HAAS VF-10/50

HAAS VF-10/50

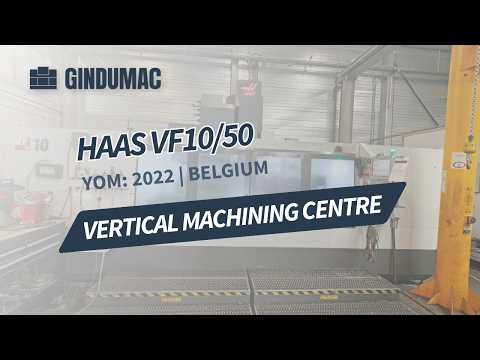

Diese 4-Achsen-Maschine HAAS VF-10/50 wurde im Jahr 2022 hergestellt. Sie verfügt über einen beeindruckenden Verfahrweg von 3048 mm in der X-Achse, 813 mm in der Y-Achse und 762 mm in der Z-Achse. Die Maschine verfügt über einen robusten Arbeitstisch mit den Abmessungen 3048 x 711 mm und einer maximalen Tischbelastung von 1814 kg. Wenn Sie auf der Suche nach hochwertigen Bearbeitungsmöglichkeiten sind, sollten Sie das von uns zum Verkauf angebotene vertikale Bearbeitungszentrum HAAS VF-10/50 in Betracht ziehen. Kontaktieren Sie uns für weitere Details.

• Abstand von der Spindelspitze zum Tisch (max.): 35,0 in (889 mm)
Hedpszh Hlaefx Ab Dop
• Abstand von der Spindelspitze zum Tisch (min.): 5,0 in (127 mm)
• Spindel
• Max. Drehmoment: 340 ft‑lbf bei 700 U/min (460 Nm bei 700 U/min)
• Antriebssystem: 2-Gang-Getriebe
• Lagerschmierung: Luft-/Öleinspritzung
• Kühlung: Flüssigkeitskühlung
• Tisch
• Länge: 120,0 in (3048 mm)
• Breite: 28,0 in (711 mm)
• T-Nut-Breite: 0,626–0,630 in (15,90–16,00 mm)
• T-Nut-Achsabstand: 4,92 in (125 mm)
• Anzahl der T-Nuten: 5
• Max. Tischbelastung (gleichmäßig verteilt): 4000 lb (1814 kg)
• Vorschubgeschwindigkeiten
• Max. Schnittvorschub: 360 ipm (9,1 m/min)
• Eilgänge: X 360 ipm (9,1 m/min), Y 600 ipm (15,2 m/min), Z 600 ipm (15,2 m/min)
• Achsenmotoren (max. Schubkraft)
• X: 3400 lbf (15.124 N)
• Y: 4.100 lbf (18.238 N)
• Z: 5.600 lbf (24.910 N)
• Werkzeugwechsler
• Typ: SMTC
• Kapazität: 30+1
• Max. Werkzeugdurchmesser (alle Taschen belegt): 4,0 in (102 mm)
• Max. Werkzeugdurchmesser (benachbarter Platz leer): 10,0 in (254 mm)
• Maximale Werkzeuglänge (ab Messlinie): 16 in (406 mm)
• Maximales Werkzeuggewicht: 30 lb (13,6 kg)
• Werkzeugwechsel (durchschnittlich): 4,2 s
• Span-zu-Span (durchschnittlich): 6,3 s
• Allgemeines
• Kühlmittelkapazität: 95 gal (360 L)
• Luftbedarf
• Erforderlicher Luftbedarf: 4 scfm bei 100 psi (113 L/min bei 6,9 bar)
• Inline-Luftschlauch: 3/8 Zoll
• Kupplung (Druckluft): 3/8 in
• Mindestluftdruck: 80 psi (5,5 bar)
• Elektrik
• Antriebssystem: 2-Gang-Getriebe
• Eingangs-Wechselspannung (3-phasig), niedrig: 220 VAC, 70 A (FLA)
• Eingangs-Wechselspannung (3-phasig), hoch: 440 VAC, 35 A (FLA)
• Abmessungen – Versand
• Inlandspalette: 288 in x 102 in x 132 in (732 cm x 260 cm x 336 cm)
• Exportkiste: 288 in x 105 in x 134 in (732 cm x 267 cm x 339 cm)
• Inlandspalette mit EC-Option: 288 in x 102 in x 140 in (732 cm x 260 cm x 356 cm)
• Exportkiste mit EC-Option: 288 Zoll x 105 Zoll x 141 Zoll (732 cm x 267 cm x 359 cm)
