Universal Bearbeitungszentrum

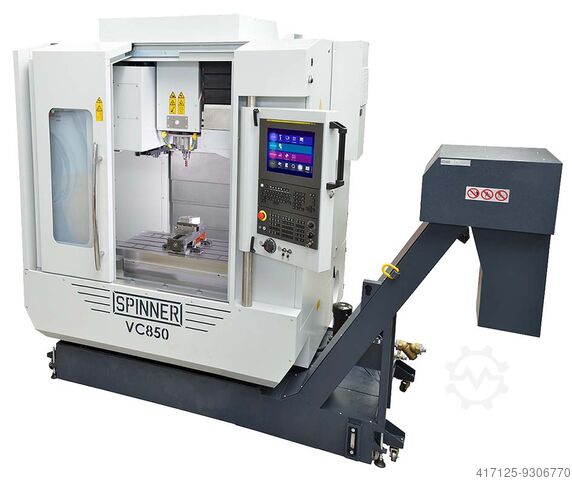

SPINNER VC850

Hochleistungsbearbeitungszentrum SPINNER VC850
Verfahrwege X850, Y510, Z510 mm
in Ausführungsvariante "Advanced"
mit patentiertem Führungsabdeckungskonzept

Hochgenauigkeits FRÄSSPINDEL bis 12.000 Upm / 15,2KW / 97Nm (max)
als In-Line Spindel mit Direktantrieb ohne Riemen

Werkzeugaufnahme an Spindel SK40 DIN69871

WERKZEUGMAGAZIN mit 32 Werkzeugstationen

MAGAZINKLAPPE pneumatisch im Arbeitsraum

DIREKTE MESS-SYSTEME in X/Y/Z-Achse

STEUERUNG FANUC 0i-F Plus mit folgenden Basisfunktionen:
- Bahnsteuerung mit Fanuc iHMI Bedienoberfläche
- Fanuc 15" LCD Touch-Bildschirm,
- Anwenderspeicher 2MB, max. 1000 Programm-Nummern
- USB-Schnittstelle für NC-Programm Datenaustausch, Ethernet Schnittstelle
- max. 4 Achsen simultan interpolierbar
- 6+48 Werkstückkoordinaten-Systeme verfügbar
- 400 Werkzeugkorrekturpaare, mit Standzeitüberwachung
- mit Funktionen G-Code & M-Code Guidance
- Umfangreiches Fanuc Zyklenpaket „Fräsen" im Standard, als G-Code und unter MGi
- z.B. Gewindebohren ohne Ausgleichsfutter, Gewindeschneiden und Gravieren. Funktionen Helikal- und Zylinderinterpolation
- mit Funktionen Skalieren, Spiegeln und Koordinatensystemdrehung
- Parallelprogrammierung im Hintergrund
- Laufzeit- und Stückzähler
- Inch-Metrisch Umschaltung
- Elektronisches Handrad im Standard
- Dialogsprache für Steuerung dreisprachig Deutsch/Englisch/Französisch

UNIVERSAL-SPÄNEFÖRDERER VC850
nach RECHTS aus Maschine austretend

VORBEREITUNG der Spindel FÜR HOCHDRUCK zur Nutzung des Zusatztanks bis 22 bar
HOCHDRUCKTANK 22bar mit Papierbandfilter zur Spülung zentral durch die Spindel

VORBEREITUNG SPINNER-STANDARDMESSTASTER Blum
Kabelloser SPINDELTASTER Spinner-Blum mit Werkzeugaufnahme passend zur Frässpindel

ZUSATZHAUBE oben für geschlossenen Arbeitsraum,
erforderlich bei Hochdruckspülung oder stark zerstäubenden Prozessen bzw. Absaugung

STANDARDDOKUMENTATION DEUTSCH
bestehend aus Maschinenhandbuch und CNC-Handbücher
wird in digitaler Form auf der Steuerung geliefert. Papierhandbücher gegen Zusatzberechnung

RINGÖSEN für Kranentladung, Satz bestehend aus 4 Stk.
zwingend erforderlich zum Krantransport

STANDARDLACKIERUNG zweifarbig in lichtgrau RAL7035 und blaugrau RAL5008

Elektrische Ausführung EUROPA-STANDARD wie folgt:
Betriebsspannung 3x400V +/-10%
Netzfrequenz 50Hz (+/-2%)
Pgsdpfx Abek Raywohei
TN-Netz (5-leiter)


Anmerkungen:
Der Preis beinhaltet Gewährleistungsleistungen nur innerhalb Deutschlands.

Bei Neu-. und Demomaschinen sind die Bilder nicht zwingend die Bilder der individuellen Maschine sondern von Vergleichsmaschinen
Abgebildetes Zubehör wie Spannmittel oder Werkzeugaufnahmen sind nur soweit im Lieferumfang enthalten als in der technischen Beschreibung aufgelistet.
Fragen Sie nach einem detailiertem Angebot ab Werk. Besuchen Sie unser Werk nahe München oder einen unserer Ausstellungsräume. GGF haben wir noch andere Angebote vergleichbarer Maschinen.
Der Zwischenverkauf bleibt ausdrücklich vorbehalten.
