Teilapparat

Rottstedt Roundinho 60P

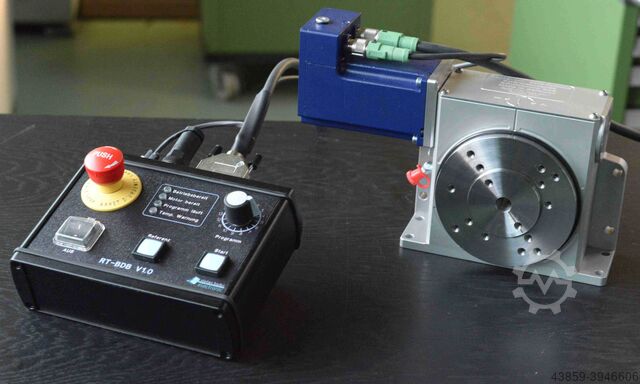

Kompakter Praezisions- CNC - Rundtisch, geeignet fuer Einzelteil- oder Kleinserienfertigung in der Feinmechanik. Ein horizontaler oder vertikaler Aufbau ist moeglich. Eine bessere Qualitaet koennen Sie nicht kaufen!
- Made in Germany -
Er eignet sich als 4. Achse auf Gravier- und Fraesmaschinen zum gravieren, lasern, bohren, nuten, fraesen oder zum Einsatz an einer Werkzeug- oder Flachschleifmaschine. Vierkant-, Sechskant-, Zahnradfraesen jeder Teilung oder 3D-Bearbeitungen sind moeglich.

Praezisionsschneckengetriebe mit einer Untersetzung 100:1.
Abtriebsmoment weit ueber 25 Nm.
Der Antrieb erfolgt ueber einen gesteuerten Schrittmotor von 1,8 Grad mit 3,2A mit Haltemoment 1,2 Nm.
Die Schnecke und Schneckenrad werden in unserem Hause gefertigt, die Gewaehrleistung fuer hoechste Einstellpraezision. Das Paar ist vierfach kugelgelagert und spielfrei eingestellt, ausserdem nachstellbar.
Die einteilige stabile Abtriebsspindel ist mit einer Planscheibe d=108 mm mit Innenkegel MK 1 und Durchgangsbohrung 10,3 , (optional M12 Innengewinde) versehen.
Die elektronische Ansteuerung als handliches Modul mit 14 Fahrprogramme und 2 Referenzpunktfahrten sowie Schrittueberwachung mit Netzteil ist im Paket mit eingeschlossen.
Die optimierte Vorprogrammierung erfolgt in 360 (fuer Fraesbetrieb) ,180,120,90,72,60,45,36,30,20,10,5,1, 0,02 inkrementellen derholzyklen, Rechts- u.Linksfahrt und Zyklen-Pausen sind selbstverstaendlich programmierbar.
Mit der Software koennen Sie
Fahrprogramme und Zyklen; absolute oder inkrementelle Fahrwerte Istwert der Drehachse kann sehr komfortabel jederzeit mit der Software abgefragt werden. Mittels Ausgang koennen Sie Startimpulse von NC-Maschine empfangen. Schnell sind eine schwierige Skalenteilung, Querbohrungen o. Zahnraeder hergestellt.

Außerdem können Sie neustens durch einen Startimpuls mehrere verschiedene Fahrtwinkel hintereinander abfahren-
Z.B. Inkrementell 30 Grad , dann 3 Grad , dann 90 Grad , dann 1,45 Grad
mit oder ohne Pause oder wieder zurückdrehen.

Ideal fuer Hermle, Chiron, DMG Mori, Maho, Deckel FP1, G1 ,Jung, Mikron oder Gravograph.
NEU: Als zusaetzliche Option koennen jetzt alle 16 Fahrtschritte sowie Start u. Ref.- Befehle fremdgesteuert werden durch Ihre NC-Steuerung mittels M-Funktionen.
Optional:Sperrluft mit Spritzschutzhaube
Wir koennen fuer Ihre Anwendungen Standardspannmittel anbieten, desweiteren haben wir die Moeglichkeit Ihnen Sonderspannvorrichtungen schnell und guenstig anzufertigen.

Sonderzubehoer:
Dreibackenfutter 80 mm: 125 Euro
# 600011 Dreibackenfutter 100mm Durchlass 25 mm und einer Adapterplatte (Spitzenerhoehung auf 80 mm): 300 Euro
# 600021 Reitstock: hoehenverstellbar 60 - 80 mm: 150 Euro
# 600030 Aufnahme fuer ER 25 Spannzange mit Mutter: 125 Euro
# 600031 Datenkabel USB fuer Programmierung via PC: 150 Euro
# 600032 Programmierung Ihrer Fahrwinkel : 40 Euro
# 600033 Mess Fahrprogramm u. Pruefprotokoll der Endabnahme 100 Euro
# 600036 Spannzangensatz ER 25 bis D16 mm 10 tlg.:125 Euro
# 600037 Aufnahme fuer ER 32 Spannzange mit Mutter bis D20: 125 Euro
Lsdpsd Erdrofx Aa Rsak
# 600097 Steuerkabel mit Magnetschalter- Readkontakt zum Automatisieren ohne NC-Maschinenausgang: 25 Euro
# 600099 Abnahme/ Programm / Alukoffer / Softwarestellung: 80 Euro
