Wfl gebraucht kaufen (7)

Zustand: generalüberholt (gebraucht), Baujahr: 2004, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 2.260 mm, Drehdurchmesser über Planschlitten: 690 mm, Drehdurchmesser: 690 mm, Leistung des Spindelmotors: 40.000 W, Spindeldrehzahl (max.): 3.300 U/min, Spindelbohrung: 115 mm, Verfahrweg X-Achse: 700 mm, Verfahrweg Y-Achse: 300 mm, Verfahrweg Z-Achse: 2.260 mm, Drehzahl (min.): 4.000 U/min, Außendurchmesser Futter: 500 mm, Spindelnase: A11, Umlaufdurchmesser über Bettführung: 690 mm, Werkzeuglänge: 500 mm, Vorschubkraft X-Achse: 20.000 N, Vorschubkraft Y-Achse: 20.000 N, Vorschubkraft Z-Achse: 20.000 N, Ausstattung: Drehzahl stufenlos einstellbar, Generalüberholtes 5-Achs CNC Dreh-Bohr-Fräszentrum WFL M60 Millturn/2000mm mit Steuerung Siemens Sinumerik 840D PL. Bj. 2004. Die Maschine ist generalüberholt, geprüft und voll funktionsfähig. Dreh-Bohr-Fräseinheit und Reitstock sind komplette neu aufgebaut. Frässpindel und Lagerung sind neu. Verkabelung und Hydraulikschläuche ebenfalls erneuert. Die Maschinengeometrie entspricht einer Neumaschine (mit Vermessungsprotokoll). Die Maschine ist mit Reitstock und Lünettenschlitten ausgestattet (beides mit autom. Positionierung und äußerst stabiler hydraulischer Klemmung am Bett). Futter und Lünette nach Wunsch (werden neu beschafft). Futter max. 500mm, Lünette max. 380mm Öffnungsdurchmesser. Werkzeugsystem HSK100 (externes Magazin mit 90 Plätzen und autom. Werkzeugwechsler). Die Maschine ist mit Glasmaßstäben in allen linearen Bearbeitungsachsen ausgeführt. Ausserdem verfügt die Maschine über eine 80 bar Tiefbohrpumpe sowie 2t Vorschubkraft in X,-Y und Z-Achse. Die B-Achse ist 0,001 Grad Schritten programmierbar und verfügt über eine zusätzliche mechanische Indexierung mit äußerst hohem Halte- und Schwenkmoment. Montage und Inbetriebnahme sowie Bedien- und Programmierschulungen können angeboten werden. Außenlackierung kann bei Bedarf noch an Kundenwunsch angepasst werden. Hauptspindel: 40kW (S1) Frässpindel: 25kW 4000rpm Werkzeugsystem HSK100 Kedpfxoyuu A Io Af Dsww Magazin: 3x30 Plätze

Zustand: generalüberholt (gebraucht), Baujahr: 2007, Drehlänge: 5.200 mm, Drehdurchmesser über Planschlitten: 1.140 mm, Drehdurchmesser: 1.140 mm, Leistung des Spindelmotors: 90.000 W, Spindeldrehzahl (max.): 1.000 U/min, Spindelbohrung: 245 mm, Verfahrweg X-Achse: 920 mm, Verfahrweg Y-Achse: 650 mm, Verfahrweg Z-Achse: 5.370 mm, Aufnahmedurchmesser: 100 mm, Drehzahl (max.): 3.200 U/min, Drehmoment: 730 Nm, Spindelnase: B20, Ausstattung: Drehzahl stufenlos einstellbar, WFL Millturn M120/5000 Kwedpfxoul S Eyo Af Djw CNC-DREH-BOHR-FRÄSZENTRUM TYPE M120 MILLTURN MIT REITSTOCK UND STEUERUNG SINUMERIK 840 D

Zustand: sehr gut (gebraucht), Baujahr: 2000, Nennweite 4.500 mm Kwsdpfeyk R Dyox Af Dow Umlaufdurchmesser über Bett 820 mm Umlaufdurchmesser über Lünettenschlitten 650 mm Spindelbohrung 115 mm Antriebsleistung Hauptspindel 40 KW Antriebsleistung Frässpindel 25 KW Werkzeugaufnahme Frässpindel HSK 100 Werkzeugwechsler 3 x 30 Pos. Steuerung SINUMERIK 840 C Inkl. Späneförderer Inkl. Dokumentation Maschine ist unter Strom un in ca. 2 Wochen verfügbar !

Zustand: sehr gut (gebraucht), Baujahr: 2002, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 3.000 mm Drehdurchmesser über Planschlitten: 520 mm Verfahrweg X-Achse: 600 mm Verfahrweg Y-Achse: 150 mm Verfahrweg Z-Achse: 3.150 mm Drehdurchmesser 520 mm Drehlänge 3000 mm Ksdpfsxpfd Djx Af Djww Steuerung SIN 840 D Siemens z-Achse 3150 mm Vorschub z- Achse 1 - 40.000 mm / min Eilgang Z-Achse 40,00 m/min x-Achse 600 mm Vorschub x-Achse 1 - 30.000 mm/min Eilgang X-Achse 30,00 m/min Hauptspindel S1 Spindeldrehzahlbereich 1 - 3.300 U/min Antriebsleistung bei 100 % Last 29,00 kW Spindelkopf DIN 55026 - Größe A11 Spindeldurchmesser im vorderen Lager 160 mm Spindelbohrung 115 mm C-Achse 360 x 0,001 ° Frässpindel S2 Werkzeugaufnahme Capto C6 Drehzahlbereich - stufenlos 1 - 6.000 U/min y-Achse -100 / +150 mm B - Achse -110 / +110 ° Werkzeugmagazin mit 100 Plätzen Gesamtleistungsbedarf 145 kW Gewicht der Maschine ca. 24 Z

Zustand: generalüberholt (gebraucht), Baujahr: 2008, WFL Millturn M120X/3000 ARBEITSBEREICH Spitzenweite = 3000mm Umlaufdurchmesser über Bett = 1220mm Umlaufdurchmesser über Schlitten oben = 1140mm Längsweg (Z) = 3330mm Planweg (X) = 920mm Abstand Spindelnase zu Reitstockspitze = 3812mm DREHSPINDEL Spindelkopf DIN 55026 Form Gr. A15 Spindelbohrung 165mm HAUPTANTRIEB AC-Antrieb mit 2-stufigem Getriebe Antriebsleistung 100% ED 60kW Max. Drehzahl der Spindel 1600 1min Max. Drehmoment an der Spindel 100% ED 4472 NM C-ACHSE. SERVOGESTEUERTE HAUPTSPINDEL Kleinstes programmierbares Inkrement 0,001° Max. Drehzahl 20min-1 Max. Drehmoment an der Spindel 100% ED Nm 3000 Haltemoment der Scheibenbremse Nm 6000 VORSCHUBANTRIEB Kreuzschlitten, Dreh-Bohr-Fräseinheit: AC-Servoantrieb Vorschubkraft längs (Z) kN 30,0 Vorschubkraft plan (X) kN 31,5 Vorschubkraft Y-Achse 55kW kN 25,0 Eilganggeschwindigkeit: längs (Z) m/min 15,0 plan (X) m/min 15,0 Y-Achse m/min 12,5 Eilgangschwenken B-Achse °/s 90 KUGELGEWINDESPINDEL LÄNGS (Z-Achse) ø x Steigung mm 63X20 PLAN (X-Achse) ø x Steigung mm 63X10 REITSTOCK Pinolendurchmesser mm 180 Pinolenhub mm 200 Pinolenkraft (einstellbar) N 5400-40000 Pinole mit eingebauter Lagerung MK 6 WERKZEUGTRÄGER (Einzelwerkzeugträger, Dreh-Bohr-Fräseinheit) AC-Antrieb, Antriebsleistung 100% ED kW 55 Spindeldrehzahl max. min-1 3200 Max. Drehmoment an der Spindel 100% ED Nm 730 Weg senkrecht zur X/Z-Ebene (Y-Achse) 55kW mm 650(-300/+350) Schwenkwinkel der Frässpindel (B-Achse) ° -110/+90 Spindelkopf für Werkzeuge nach DIN 69893 HSK-A100 Frässpindeldurchmesser im vorderen Lager mm 130 Ksdpel Smhlofx Af Deww TEMPERATURSTABILISIERUNG durch geregelten Kühlkreislauf mit Kompressor - Kühlaggregat EXTERNES WERKZEUGMAGAZIN: Anzahl Speicherplätze (platzcodiert) Größe HSK100 Stk 90 Max. Werkzeuglänge mm 500(800) Max. Werkzeugmasse (Schwerpunktabstand von 25kg Plananlage max. 250 mm) ABMESSUNGEN Länge(max. Werkzeugmagazin mit Späneförderer) m 13 Höhe m 4,1

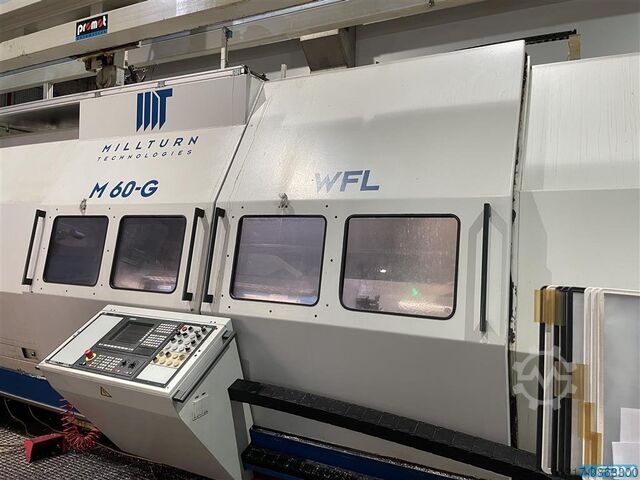

Zustand: generalüberholt (gebraucht), Baujahr: 2009, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 30214501, Drehlänge: 2.000 mm, Gesamtlänge: 12.000 mm, WFL Millturn M60-G/2000 ARBEITSBEREICH Spitzenweite mm 2000 Umlaufdurchmesser über Schlitten mm 480 HAUPTANTRIEB AC-Antrieb mit 2-stufigem Getriebe Antriebsleistung 100%ED kW 60 Max.Drehzahl der Spindel min-1 2600 Max.Drehmoment an der Spindel 100% ED Nm 2748 GEGENSPINDELANTRIEB Kwsdpfx Afsu Hl R Tj Dew AC-Antrieb mit 2-stufigem Getriebe Antriebsleistung 100%ED kW 40 Max.Drehzahl der Spindel min-1 3300 Max.Drehmoment an der Spindel 100% ED Nm 1830 WERKZEUGTRÄGER (Einzelwekzeugträger, Dreh-Bohr-Fräseinheit) AC-Antrieb, Antriebsleistung 100% ED kW 25 Spindeldrehzahl max. min-1 4000 Max. Drehmoment an der Spindel 100% ED Nm 300 Weg senkrecht zur X/Z-Ebene (Y-Achse) mm 300[-125/+175] Schwenkwinkel der Frässpindel (B-Achse) ° -110/+90 Spindelkopf für Werkzeuge nach DIN 69893 HSK-A63 Spindeldurchmesser im vorderen Lager mm 100 ABMESSUNGEN Länge(max. Werkzeugmagazin mit Späneförderer) m 11*12 Breite/Höhe m 4,2/3,5

Zustand: sehr gut (gebraucht), Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, Multifunktionales CNC Dreh-Bohr-Fräszentrum / Fabrikat: WFL Typ: M120 MILLTURN x 3000 / Baujahr: 2008, Überholt in 2025 Ksdpfx Afoxt Uqho Dsww TECHNISCHE DATEN: Arbeitsbereich: - Spitzenweite / Drehlänge (Spannmittelabhängig): 3.000 mm - Umlaufdurchmesser über Bett (max. Nennmaß): 1.220 mm - Umlaufdurchmesser über Schlitten oben: 1.140 mm Zubehör / Ausstattung: - CNC-Steuerung Siemens SINUMERIK 840D pl - Dreh-/Bohr-/Fräseinheit - NC-Reitstock - Werkzeugmagazin extern, 90-fach - Pick-Up Station - Kühlmittelsystem - Späneförderer - Weitere umfangreiche Ausstattung ... Detailliertes technisches Datenblatt und Informationen zur Ausstattung auf Anfrage verfügbar. Ohne Gewährleistung auf Vollständigkeit und Richtigkeit der technischen Angaben und zur Ausstattung.
