Chiron Fz 22 W gebraucht kaufen (112)

Zustand: gut (gebraucht), Baujahr: 1997, Auf dem Foto ist eine Fanuc Series 0-M Steuerung zu sehen, ein in den 80er/90er Jahren häufig eingesetztes CNC-Steuerungssystem. Sie steuert die Interpolation der Achsen X, Y und Z sowie einen Werkzeugmagazin. Ausstattung: - CRT-Bildschirm, klassische Tastenfeldbedienung 3. Elektrische Parameter (Typenschild): - Stromversorgung: 3-phasig, 380 V, 50 Hz - Steuerungsspannung: (nicht ablesbar, Fanuc-Standard 110/220 V → Transformator) - Hilfsspannung: 24 V - Absicherung: 16 A (flink) - Schaltplan-Nr.: 711 792 01 01 4. Maschinenaufbau: - Vertikales CNC-Bearbeitungszentrum (Fräsmaschine) mit geschlossener Einhausung - Maschinentisch mit Rasterbohrungen zur Werkstückbefestigung - Karussell-Werkzeugmagazin (sichtbar im Bild), meist 12, 20 oder 24 Werkzeuge (modellabhängig) - Automatischer Werkzeugwechsler (ATC) - Z-Achse vertikal angeordnet, mit Führung und Faltenbalgabdeckung 5. Typische technische Daten (für Chiron FZ 12/15 der Baujahre): (Hinweis: Angaben variieren je nach Modell, Werte dienen zur Orientierung) - Verfahrwege (X/Y/Z): ca. 500–700 / 400 / 400 mm - Tischfläche: ca. 800 × 400 mm - Tischbelastung: 200–300 kg - Spindeldrehzahl: 20–6000 U/min (teilweise bis 8000 U/min) - Spindelaufnahme: SK 40 (DIN 69871) - Spindelantrieb: 7,5 – 15 kW (je nach Ausführung) - Werkzeugmagazin: 12 – 24 Werkzeuge - Positioniergenauigkeit: ±0,005 mm - Eilgang (X/Y/Z): 30 m/min 6. Anwendungsbereich: - Metallbearbeitung (Stahl, Aluminium, Guss, Leichtmetalllegierungen) 📌 Allgemeine Daten: • Hersteller: CHIRON, Deutschland • Typ: CNC-Bearbeitungszentrum • Steuerung: Fanuc Series 0-M (gemäß Foto) • Automatischer Werkzeugwechsler • Stabiler Maschinentisch mit Spannvorrichtung für Werkstücke • Robuste, industrielle Konstruktion 📌 Maschinenzustand: • Gebrauchtmaschine in gutem Zustand • Regelmäßig gewartet Lsdpfjw Uab Asx Ac Ejru • Übliche Gebrauchsspuren vorhanden • Voll funktionsfähig 📌 Einsatzbereiche: • Präzisionsfräsen • Bearbeitung von Metallteilen • Einzelteil- und Serienfertigung

Zustand: einsatzbereit (gebraucht), Baujahr: 2007, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 231-26, Verfahrweg X-Achse: 400 mm, Verfahrweg Y-Achse: 400 mm, Verfahrweg Z-Achse: 400 mm, Tischbreite: 950 mm, Tischlänge: 1.200 mm, Drehzahl (max.): 10.000 U/min, Kein Mindestpreis - garantierter Verkauf zum höchsten Gebot! TECHNISCHE DETAILS Steuerung: Siemens Sinumerik 840 D Verfahrweg X-Achse: 400 mm Verfahrweg Y-Achse: 400 mm Verfahrweg Z-Achse: 400 mm Spindel Spindeldrehzahl pro Spindel: 10.000 1/min Werkzeugaufnahme: HSK 63 Werkzeugwechsler pro Spindel: 10-fach Lsdpfx Acewd Sd Ns Eoru Tisch Aufspannfläche: 1.200 × 950 mm MASCHINEN-DETAILS Maße: 5,0 x 4,0 x 2,8 m Gewicht: 8,5 t Betriebsspannung: 400 V Frequenz: 50–60 Hz Nennstrom: 63 A Anschlussleistung: 41 kVA AUSSTATTUNG - Kühlmittelanlage des Herstellers KNOLL - Späneförderer des Herstellers KNOLL - Maschinenschraubstöcke nicht im Lieferumfang enthalten Transport auf normalem Standard-LKW möglich

Zustand: gebraucht, Baujahr: 2015, x-Achse 1250 mm y-Achse 840 mm Lredpfsvdt Rfsx Ac Eou z-Achse 550 mm Steuerung Siemens 840D Drehzahlbereich - Hauptspindel 12000 min/-1 Antriebsleistung - Hauptspindel 22,5 kW Drehmoment max. 140 Nm Anzahl Werkzeuge 24 St. max. Werkzeuglänge 320 mm Spindelaufnahme HSK 63 Betriebsstunden 56000 h Spindelstunden 17500 h Maschinengewicht ca. 9,7 t Diese Maschine kann nach Terminvereinbarung unter Strom besichtigt werden und ist unserer Einschätzung nach in einem sehr guten Zustand. Ausstattung: - IKZ - Späneförderer - Glasmessstäbe in allen Achsen - Automatiktür - Schwenkachse mit Gegenlager, Fa. Fibro Es sind 4 baugleiche Maschinen verfügbar. Die Maschinen wurden für leichte Senk- und Bohrarbeiten eingesetzt. Änderungen und Fehler in den technischen Daten und Informationen, sowie Zwischenverkauf vorbehalten!

Zustand: wie neu (Ausstellungsmaschine), Baujahr: 2023, Einsatzbereich Roboter Roboter Typ : FANUC M-20iD/35 Nutzlast max : 35 kg Reichweite max : 1.813 mm Ausstattung Roboter Greifertausch : Schnittstelle für den schnellen manuellen Greifertausch Werkstückgreifer : Vorbereitung für den Anbau eines pneumatischen Werkstückgreifers Abblaseinrichtung : vorbereitet für Werkstücke inkl. gesteuertem Pneumatikanschluss Wendestation : Ausgelegt als Ablageplatz Werkstückspeicher Ausführung : Schubladenspeicher Kapazität : 3 Schubladen 1.100 x 570 mm je 300 kg Ausstattung : 1 Satz Standardinlays , 4-Eckige Aufnahmeöffnung aus Stahlblech Werkstückgrößen max (d x h) : 250 mm x 120 mm Werkerabsicherung : Safty Laser System Lrodpfercirrsx Ac Eju Maschinenvoraussetzungen Schnittstelle : Laderschnittstelle mit direkter Türabfrage Maschinentüren : Automatiktüren Empfohlene Maschinenausstattung Werkzeug : Werkzeugstandzeitüberwachung, Werkzeugbruchkontrolle Werkstück : Werkstückauflagenkontrolle Spülsystem : Vorrichtungsspülung Späneabfuhr : Späneförderer Greifersystem Typ : Einfach-2-Finger-Parallelgreifer Schunk PGN-plus 160-1 Greifer : Einstellbare Standardgreiferfinger Hub Greiferfinger : 16 mm pro Finger Werkstückdimensionen (d) : 10 mm bis 250 mm Werkstückgewicht max : 8,2 kG Spannung : Pneumatisch betätigt

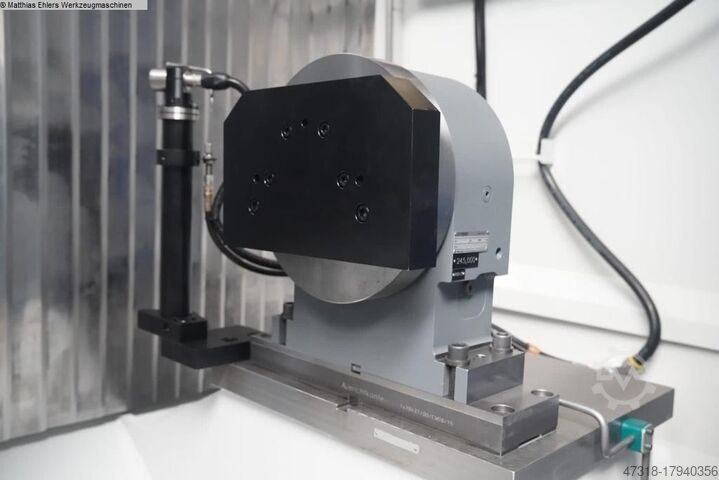

Zustand: gut (gebraucht), Baujahr: 2015, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 1.250 mm, Verfahrweg Y-Achse: 840 mm, Verfahrweg Z-Achse: 550 mm, Eilgang X-Achse: 6 m/min, Eilgang Y-Achse: 6 m/min, Eilgang Z-Achse: 6 m/min, Drehmoment: 140 Nm, Steuerungshersteller: Siemens, Steuerungsmodell: 840D-SL, Drehzahl (min.): 12.000 U/min, Werkzeuglänge: 370 mm, Leistung: 22,5 kW (30,59 PS), Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Späneförderer, Die Maschine kann jederzeit in Betrieb besichtigt werden. Brückenmass 1250mm Arbeitstisch schwenkbar +/- 120 Tischdurchmesser 280mm Rundtischdrehzahl 200 U/min Werkstückgewicht max. 320kg Werkzeugaufnahme HSK63 Spindel-Drehzahlbereich 12.000 U/min Spindelantrieb 7,5 / 22 KW Drehmoment 140 Nm gr. Werkzeuglänge 370mm Lredpfjtdnnqsx Ac Esu Werkzeugdurchmesser 75/160 mm Werkzeuggewicht 8kg Eilgang 60 m/min. CNC SIEMENS 840 D-SL Software: Teleservice Software: 5-Achsen simultan 24 - fach Werkzeugwechsler NC - Schwenkbrücke, Aufspannlänge 1050 x 250 mm. 2-Achsen Schwenkeinrichtung CHIRON CASD 280 / 4. und 5. Achse, Teilung 0,0001° Spannhydraulik durch Tischmitte 200 bar Werkstückauflagenkontrolle ( Airsensoring ) CHIRON Lasercontrol F295 Automatische Zentralschmierung Automatische Arbeitsraumtüre Elektrische Schnittstelle PROFIBUS für Roboter Kühlmittelpaket Innere Kühlmittelzufuhr 38 bar Kühlmitteltank 900 l Papierbandfiltereinrichtung Späneförderer Da es sich bei dem Kaufobjekt um gebrauchte Gegenstände handelt, erfolgt der Verkauf unter Ausschluss jeglicher Haftung für Sachmängel und/oder sich daraus ergebender Folgeschäden, gleich aus welchem Rechtsgrund.

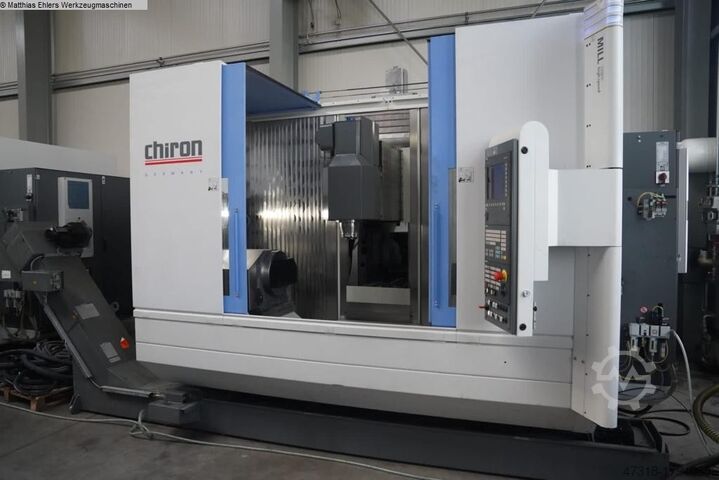

Zustand: gebraucht, 5 Achsen Dreh- und Fraeszentrum (Stangen) Unter Strom in unserem Lager Fabr: CHIRON Modell: MILL 800 5 axis CNC Fanuc 18iMBS (5 simoultaneous axis 1*) X, Y, Z (mm) 800 – 500 - 550 Eilgang (Highspeed) 60 m/min Schwenkbare Kopf (B axis) +/- 100° Drehspindel Peiseler Fraeskopf 12.000 U/min / 140 Nm Lrsdpjgmi Unjfx Ac Eou Werkzeuge 65 - HSK-A 63 DIN 69893 Tisch 1400x500 Tischbelastung 1200 kgs IKZ 70 bar (regulierbar) CNC controlled clamping/rotating unit for 6th face machining (v. nota 5) Heidenhain Linearmesssystem Spaeneforderer Renishaw-ready Bj 2006 Gewicht 7500 kgs Drehpaket: Max Durchm. 65mm U/min: 15 / 4500 Max 42,5 KW / 90 Nm. Hydraulic clamping 800 Nm. Bar loader ILS-RBK- 10012 65 Diameters min/max 5/65 mm L= 600-1200 mm Highspeed 60m/min. Spindele 20-12.000 min.’ – 140 Nm.12.000 RPM 12,5 KW/Max 34kW Swivelling head CNC contrlled ± 100° Maschine unter Strom in unserem Lager. Mimu Werkzeugmaschinen (Italien)

Zustand: gebraucht, Baujahr: 1990, Typ/Bezeichnung: 307-153/714-750 Fabriknummer: 82/293 Herkunftsland: Hergestellt in Westdeutschland (vor 1990) Technische Daten (Schätzwerte für diesen CHIRON-Maschinentyp aus den 70er/80er Jahren): Maschinentyp: Säulenbohrmaschine / Einzelarbeitsplatz-Bohrmaschine für Metall Motorleistung: meist zwischen 1,5 kW und 3 kW (Drehstrom, 380 V) Spindeldrehzahlen: 100 – 4000 min⁻¹ (mechanisch oder elektrisch schaltbar) Max. Bohrdurchmesser in Stahl: ca. 20–25 mm (abhängig von der Ausführung) Spindelaufnahme: meist MK2 oder MK3 Vorschub: manuell oder mechanisch (bei einigen Modellen mit automatischem Vorschub) Gewicht: mehrere hundert Kilogramm (ca. 300–600 kg) Einsatzbereich: Serienfertigung in der Industrie (präzises Bohren, leichtes Fräsen in Metallen, Einsatz in Fertigungslinien) Arbeitstisch: Gusseisen, mit Spannmöglichkeiten für Werkstücke Voll ausgestattetes Bedienfeld – stufenlose Drehzahlregelung möglich 2. Arbeitsparameter des Bohrkopfs (wichtig beim Nieten): Presskraft (kN) – sofern auf dem Typenschild am Zylinder oder im Schaltschrank angegeben (bei dieser Baugröße meist 10–30 kN) Spindel-/Schlittenhub (mm) – Messung von oberster bis unterster Position Lrsdpsw T U Ubsfx Ac Eju „Daylight“ (Lichtöffnung: Abstand Werkzeugende zu Tisch in oberer Position) Ausladung (throat depth) – Abstand Spindelachse zur Säule Max. Nietdurchmesser / Arbeitsbereich – bitte laut Probe oder bisherigem Einsatz angeben Spannung: üblicherweise 380/400 V, 50 Hz 3. Abmessungen und Logistik: L×B×H Grundfläche/Gesamt (cm) Anschluss: 3×400 V, Absicherung z. B. C16–C20 (bitte passend zur Motorleistung angeben) Gewicht (mit Hubwagen mit Waage wiegen oder schätzen)

Zustand: neuwertig (gebraucht), Baujahr: 2012, Modell: MILL 2000 5 axis CNC SIEMENS 840 X, Y, Z (mm) 2000 – 480 - 630 Lredpfx Aceiraffs Eou Schwenkbare Kopf (B axis) +/- 100° Drehspindel NC-WENDER mit Spannstock Stangenbearbeitung Fraeskopf 12.000 U/min / 140 Nm Werkzeuge 163 HSK-A 63 DIN 69893 IKZ 70 bar Heidenhain Linearmesssystem Messtaster 3D Tastsystem Renishaw Spänefrderer

Zustand: gebraucht, Baujahr: 2010, Technische Details: x-Weg: 800 mm y-Weg: 685 mm z-Weg: 630 mm c-Achse: 360° (Planscheibe-Tisch) Steuerung: Siemens 840D Power Line Spindeldrehzahl:: 20 - 10.500 U/min Drehmoment an der Spindel: 180 Nm Werkzeugaufnahme: HSK -A63 DIN 69893 Werkzeugmagazin mit: 40 places Anzahl der Tische: 2 Tisch schwenkbar +/-: je 120 (a-Achse) ° Tischaufspannfläche: 280 x 275 mm Tischbelastung: 320 kg Schnittstelle: RS232 Betriebsstunden Spindel: 38.700 h Gesamtleistungsbedarf: 37 kW Abmessung Maschine ca. LxBxH: 4,0 x 4,4 x 3,0 m Abmessungen LxBxH: Späneförderer: 2,1 x 1,05 x 1,5 m Abmessungen L x B x H: Kühlschmieranlage: 1,3 x 1.6 x 1,95 m CNC - Fertigungszentrum - 5 - Achsen Bearbeitungszentrum Lrodpfeu Idgpjx Ac Esu Spanntisch für 4. und 5. Achse (schwenken 120° rechts/links/Drehzahl 50U/min. und drehen mit Planscheibe Ø 280mm/200 U/min.) max. Werkstückgröße 940 x 650mm für/auf Tisch mit Späneförderer Fabrikat Knoll, 750 K-1/150; BJ 2009 Kühlmittelanlage Bürener mit Papierbandfilter Bandbreite 700mm; BJ 2009 für beide Schaltschränke mit Kühler Rittal ausgestattet Einiges an Zubehör z.B. div. Spannvorrichtungen Hersteller HILMA und Chick uvm. können exklusiv angeboten werden. i.D. *

Zustand: wie neu (Ausstellungsmaschine), Baujahr: 2022, Funktionsfähigkeit: voll funktionsfähig, Steuerungshersteller: Beckhoff, Spindel Drehzahl : 60.000 U/min Spindelleistung : 0,625 kW Drehmoment : 10 Nm Werkzeugaufnahme : HSK-EZ15 Lsdpfevyp Ewox Ac Eeru Werkzeuganzahl : 60 Arbeitsbereich Verfahrweg X : 78 mm Verfahrweg Y : 56 mm Verfahrweg Z: 50 mm B-Achse : -110° bis +110° C-Achse : 400 U/min Span-zu-Span-Zeit : 3,5 sek Eilgang : X/Y/Z 30/30/30 m/min Werkstückwechseleinrichtung Technologie : Nullpunktspannsystem Werkstückwechselzeit : 10 sek Max. Tischbelastung : 10 kg Zubehör Spänemanagement : Spänewagen Kühlmittelmanagement : Kühlmittelanlage Werkstückvermessung : Renishaw-Messtaster – RMP24-micro Werkzeugvermessung : WKZ-Längenvermessung / -Bruch Sonstiges : Automatisation Feed 5

Zustand: gebraucht, 5 Achsen: ja Fräsen und Drehen: ja 5 Achsen Dreh- und Fraeszentrum (Stangen) Unter Strom in unserem Lager Fabr: CHIRON Modell: MILL 800 5 axis CNC Fanuc 18iMBS (5 simoultaneous axis 1*) X, Y, Z (mm) 800 – 500 - 550 Eilgang (Highspeed) 60 m/min Schwenkbare Kopf (B axis) +/- 100° Drehspindel Peiseler Fraeskopf 12.000 U/min / 140 Nm Werkzeuge 65 - HSK-A 63 DIN 69893 Tisch 1400x500 Lredpfxegph Rnj Ac Eju Tischbelastung 1200 kgs IKZ 70 bar (regulierbar) CNC controlled clamping/rotating unit for 6th face machining (v. nota 5) Heidenhain Linearmesssystem Spaeneforderer Renishaw-ready Bj 2007 Gewicht 7500 kgs Drehpaket: Max Durchm. 65mm U/min: 15 / 4500 Max 42,5 KW / 90 Nm. Hydraulic clamping 800 Nm. Bar loader ILS-RBK- 10012 65 Diameters min/max 5/65 mm L= 600-1200 mm Highspeed 60m/min. Spindle 20-12.000 min.’ – 140 Nm.12.000 RPM 12,5 KW/Max 34kW Swivelling head CNC contrlled ± 100° Maschine unter Strom in unserem Lager. Mimu Werkzeugmaschinen (Italien)

Zustand: gebraucht, 5 Achsen Dreh- und Fraeszentrum (Stangen) Unter Strom in unserem Lager Fabr: CHIRON Modell: MILL 800 5 axis CNC Fanuc 18iMBS (5 simoultaneous axis 1*) X, Y, Z (mm) 800 – 500 - 550 Eilgang (Highspeed) 60 m/min Schwenkbare Kopf (B axis) +/- 100° Drehspindel Peiseler Fraeskopf 12.000 U/min / 140 Nm Werkzeuge 65 - HSK-A 63 DIN 69893 Tisch 1400x500 Lrsdpfx Ajgqg Sgec Esu Tischbelastung 1200 kgs IKZ 70 bar (regulierbar) CNC controlled clamping/rotating unit for 6th face machining (v. nota 5) Heidenhain Linearmesssystem Spaeneforderer Renishaw-ready Bj 2006 Gewicht 7500 kgs Drehpaket: Max Durchm. 65mm U/min: 15 / 4500 Max 42,5 KW / 90 Nm. Hydraulic clamping 800 Nm. Bar loader ILS-RBK- 10012 65 Diameters min/max 5/65 mm L= 600-1200 mm Highspeed 60m/min. Spindele 20-12.000 min.’ – 140 Nm.12.000 RPM 12,5 KW/Max 34kW Swivelling head CNC contrlled ± 100° Maschine unter Strom in unserem Lager. Mimu Werkzeugmaschinen (Italien)
