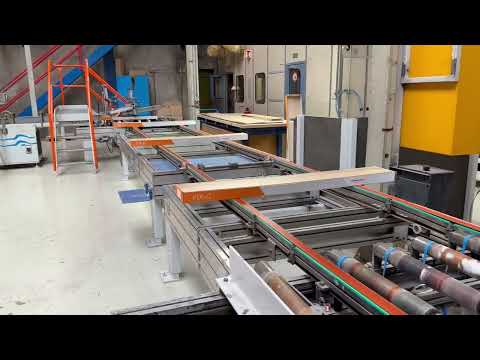

Komplette Hochleistungs-Fussbodenlinie

Homag Komplette Hochleistungs-Fussbodenlinie

Werkstück- & Leistung
Paneelformate:
• Länge 1.200–1.400 mm
• Breite 195 mm
• Dicke 5–12 mm
Linienleistungen (auszugsweise):
Lodpfsywxrajx Aqtead
• Mehrblattsäge Vorschub: 2–48 m/min
• Paketbildung: max 100 Teile/min
• Verpackung: bis 12 Pakete/min
• Palettierung: bis 12 Takte/min
Beschickung & Zuschnitt
1. BARGSTEDT TBP16/DG/30/22/S Portalbeschickung
Vakuum-Portal für Rohplattenbeschickung (Festkante rechts)
• Werkstückgewicht bis 100 kg
• Leistung bis 5 Takte/min
• Palettenrückführung + Lichtschrankenabsicherung

2. BARGSTEDT TPP20/28/21/S Palettenmagazin
Leerpalettenbereitstellung für Beschickung
• Kapazität ca. 12 Paletten
• Stapelhöhe max. 1.800 mm

3. BARGSTEDT TAR40/28/22 Dekorausrichtstation
Ausrichten der Platten zur dekorgerechten Weiterbearbeitung

4. Mehrblattkreissäge K34/G/2200
Längsaufteilung mit Randzerspanung
• Vorschub 2–48 m/min
• Schnitthöhe bis 58 mm
• Hauptmotor 22 kW
• 9 Sägeblätter + 2 Zerspaner

5. Bürstenaggregat (nach Längsschnitt)
Rosshaarbürste, Arbeitsbreite 2.200 mm, mit Absaugung

6. BARGSTEDT Quersägestation HPp11
Querzuschnitt im Durchlauf mit Druckbalken
• Schnittbreite 2.200 mm
• Pneumatische Oberdruckrollen

Vereinzelung & Übergabe
7. BARGSTEDT TFV40/ZR/RL/22/13/02 Vereinzelungsstation
Fächerwender (2×8 Fächer) zur Auflösung des Mehrfachverbandes
• Fördergeschwindigkeit 10–50 m/min

8. BARGSTEDT Winkelübergabe (TW)
90°-Umlenkung mit Riemenförderern, Vorschub bis 130 m/min
Zur Übergabe in die Profilierlinie

Profilbearbeitung (schallgekapselt)
9. HOMAG FR 20/08/10/S Längsprofilierung
Doppelseitige Formatbearbeitung
• 6 Aggregate je Seite
• 6,6 kW je Aggregat
• Werkzeug Ø bis 200 mm
• Fugenfarbauftrag + Trocknung

10. HOMAG FL 20/08/15/S Querprofilierung
Doppelseitige Stirnprofilierung
• 6 Aggregate je Seite
• identische Leistungsstruktur
• integrierte Kantenversiegelung

11. Sonolit Schallschutzkabine
Einhausung beider HOMAG-Profilier – Maschinen
• ca. 12.000 × 7.000 × 3.000 mm

Nachbearbeitung
12. BARGSTEDT TTK44/21/14/02 Trockenwender
Werkstückwendung im Durchlauf
• bis 100 Takte/min

13. BARGSTEDT B017/R/19/12/2/S Bürstenaggregat
Beidseitige Feinreinigung mit Absaugung

Paketierung
14. BARGSTEDT TVP40/L/14/02 Paketbildestation
Automatische Paketbildung mit 1./2.-Wahl-Sortierung
• Paneele 1.200–1.400 × 195 × 5–12 mm
• Pakethöhe bis 80 mm
• Leistung 100 Teile/min

15. BARGSTEDT TVK40/R/14/02 Kartonierstation
Falten und Bereitstellen von Kartonagen vor Verpackung
• Leistung bis 12 Pakete/min

16. BARGSTEDT TVA40/07/02 Papieraufleger
Automatisches Auflegen von Schutzpapier
• bis 10 Pakete/min garantiert

17. Etikettierstation
Automatische Paketkennzeichnung (Formatbereich gemäß Verpackungsdaten)

Verpackung
18. LP Maskin LPFK-2PFL-400 Schrumpfanlage
Vollautomatische Folienverpackung mit Schrumpftunnel
• Anschlussleistung 36–40 kW
• Leistung bis 12 Pakete/min
• Folienbreite bis 800 mm

19. BARGSTEDT Bandförderer TFB20/017/04 mit Luftdusche
Kühlstrecke nach Schrumpftunnel

Palettierung
20. BARGSTEDT TSH80/EO/14/08 Paketquerabstapelung
Automatisches Abstapeln auf Paletten
• Pakete bis 1.400 × 195 × 58 mm
• Leistung max. 12 Takte/min

21. BARGSTEDT TBS0/D/30/08/S Schwenkarmstapler
Lagenweiser Palettenaufbau mit Vakuumsaugern
• bis 6 Takte/min
• Paketgewichte bis 50 kg

22. BARGSTEDT PP20/12/08 Palettenmagazin
Automatische Leerpalettenbereitstellung für Endpalettierung
