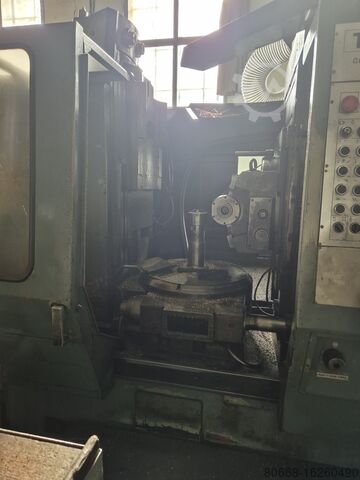

Zahnradfräsmaschine

TOS OFA 71 A

Zustand: gebraucht, Baujahr: 1974, Raddurchmesser - max. 400 mm Radbreite 75 mm Gesamtleistungsbedarf 25 kW Maschinengewicht ca. 7 t L O R E N Z Hochleistungs - Zahnradstoßmaschine Type LS 400 Baujahr 1975 S/N 12592 _____ max. Rad-durchm. außen 400 mm*( evtl.auch größer) max. Innenverzahnungs-Ø ca. 350 mm max. Radbreite 75 mm Modulbereich 0,5- 6 Hublänge 82 mm Hublage-Verstellbarkeit 0 - 100 mm Ausladung Stoßspindel./.Maschinenkörper 205 mm Spindelinnenaufnahme ca. MK 5 Hubzahlen schruppen/schlichten 118 - 1.000 /min. Tischgröße 400 mm Tischbohrung 125 mm Einbauhöhe zwischen Tisch und Stoßkopf min./max. 190/290 mm Ausladung Stoßspindel fix 250 mm Axialweg des Tisches ca. 295 mm Zähnezahlen ca. 12 - 150 Vorschubbereich Zahntiefe 0,01 - 0,063 mm /Hub -"- Rundvorschub bei Wzg.-Ø 125 0,125 - 3,150 mm /Hub Spindel-/Gesamtantrieb ca. 19 kW / 25 kW- 380 V - 50 Hz Gewicht 7.000 kg Giedpst Hww Dofx Ai Iju Zubehör / Sonderausstattung: " Hydrostatische Geradführung mit separatem Hydraulikaggregat, " eingebaute Zwischenplatte 100 mm zur Stoßkopferhöhung, " hydraulischer Werkstückspannung Fabrikat RINGSPANN im Tisch eingebaut für flache Werkstücke und für Werkstück-Innenspannung, diverse Spannglocken für verschiedene Werkstück-Ø " stufenlose Hubzahlregulierung für Schrupp und Schlichtbearbeitung (SIMOREG DC-Master) " automatischer Hubzahlwechsel und automatischer Vorschubwechsel für SCHRUPP-und SCHLICHT-Bearbeitung in bis zu 3 Schnitten, " automatische u. motorische Stoßhubfixierung in oberer Stellung nach Fertigbearbeitung " separater Schalt- und Steuerschrank, " eingebaute Kühlmitteleinrichtung mit Späneförderer und Magnetabscheider " Ca. 20 Wechselräder, Zustand : befriedigend bis gut, in Kürze vorführbereit Lieferung : ab Lager - wie besichtigt Zahlung : rein netto - nach Rechnungserhalt

Zustand: gut (gebraucht), Baujahr: 2002, Raddurchmesser - max. 275 mm Radbreite 55 mm Modul - max. 6 Modul - min. 1 Gjdpfx Astumrpsi Ieiu Steuerung 840 C Siemens Gesamtleistungsbedarf 100 kW Maschinengewicht ca. 16,7 t Raumbedarf ca. 5,2 x 2,3 x 2,4 m m

Zustand: gebraucht, Aufspannplatte - Tisch einer Langhobelmaschine - Tischbreite/Aufspannbreite: 1845 Tischlaenge/Aufspannlaenge: 5505 mm 7 T-Nuten laengs fuer T-Nutensteine: M 30 T-Nutenabstaende zueinander: 263 mm Gesamtlaenge: 6230 mm Giodjbn Amfepfx Ai Isu Plattenhoehe insgesamt: 350 mm Gewicht: 11 t

Zustand: sehr gut (gebraucht), Herringbone-Zahnradscheibengenerator MDV 2000 Eigenschaften des MDV 2000: Max. Raddurchmesser: 2000 mm Min. Raddurchmesser: 50 mm Gisdjfx Ibnepfx Ai Isu Max. Modul: 12 Min. Modul: 3

Zustand: gebraucht, Baujahr: 2006, Funktionsfähigkeit: voll funktionsfähig, Spitzenhöhe in Kurbel: 1.100 mm, Werkstückgewicht (max.): 180.000 kg, Schleiflänge: 11.000 mm, Schleifscheibendurchmesser: 1.066 mm, Gesamtlänge: 11.700 mm, Pinolenweg: 11.700 mm, Werkstückgewicht zwischen Spitzen: 180.000 g, Spitzenabstand: 11.700 mm, POMINI CNC-Walzenschleifmaschine Modell HD-425-2-7L Siemens 840D, 12 Achsen. Baujahr 2006. Zwei Flachbettsysteme, Schleif- und Werkstückwege sind getrennt. Maschinengenauigkeit. Geradheit 0,001–0,002 mm/m. Rundheit 0,001-0,002 mm. Exzentrizität 0,002 mm. Profil für Kronenhöhen bis 0,1 mm ±0,002 mm/m. Oberflächenbearbeitung ohne Rattermarken und ohne Vorschubspuren nach dem abschließenden Schleifvorgang. Auf einem Einzelbett: Durchmesser des automatischen Messschiebers: 870 – 2.250 mm. Wirbelstromsonde zur Riss- und Druckstellenerkennung. Ultraschall-Tiefensonde bis 180 mm. Hochdruck-Felgenreiniger. Dynamisches Auswuchten der Räder durch Elektromagneten, automatisch oder manuell. Scheibenabrichtgerät mit Diamant. 2 hydrostatische Stützen. 2 hydrodynamische Stabilisatoren. 4 Weiche Landung für Rollen. Radschnellwechselvorrichtung inkl. Motor. Auslegerkran. Schwingungsmessung, Aufzeichnung auf: Spindelstockbasis Nackenstützen Fußstock Radkopf Radkopf zurück Seitliche Schlittenseite. Arbeitsfähigkeit. Schleiflänge 11.000 mm Max. Durchmesser mit 1.066 mm Schleifscheibe 2.200 mm Min. Durchmesser mit 1.066 mm Schleifscheibe 800 mm Achsabstand 11.700 mm Max. Rollengewicht 80 Tonnen Max. Rollengewicht mit Stützen 180 Tonnen Mindestabstand zwischen Radmitte und Rollachse 845 mm Max. Abstand zwischen Radmitte und Rollachse 1.635 mm Schlittenachse Z, hydrostatisch Vorschübe, stufenlos regelbar 0-6.000 mm/min Ölfilmdicke 0,020 mm Fahrbahnabstand 1.500 mm Wegbreite 160 mm Gesamtlänge des Wagens auf Schienen 3.385 mm Schleifspindelstock auf Schlitten Achse X, Schleifscheibensonde Achse A, Inspektor Achse A1, Kreuzverfahrweg des Schleifkopfes Kugelumlaufspindel, Achse X 940 mm Auflösung Achse X 0,0001 mm Radachsenlänge 1.695 mm Gjdpfx Aswdmy Sei Ijiu Spindellagerung, hydrostatisch, Durchmesser 254 mm Auflösung Zustellmikrometer-Handrad, Achsen X 0,00001 mm / Teilstrich Kontinuierliche Scheibenzustellung, U-Achse auf Radius 0 - 0,35 mm/min Schnelles Rad tatsächlich, Achsen X 0-830 mm/min Radmotor, AC 130 kW Raddrehzahl 400–1.100–1.600 U/min Radschnittgeschwindigkeit stufenlos regelbar Oberflächengeschwindigkeit Raddurchmesser 1.066 mm 45 m/sec Oberflächengeschwindigkeit Raddurchmesser 670 mm 45 m/sec Radloch, Durchmesser 508 mm Raddicke 76 - 152 mm Raddurchmesser 670 - 1.066 mm Krönung, Achse U. Maximaler Kronendurchmesser 10 mm Maximale Konkavität am Durchmesser 10 mm Spindelstock Werkstückdrehzahl 5 - 50 U/min Spindelstockmotor 200 kW Max. übertragbares Drehmoment 76,5 kNm Frontplatten-Steuerungssystem Keilriemen Max. Mittendurchmesser, metrischer Typ 160 mm Pinolenhub 150 mm Spindelstocklänge 3.110 mm Reitstock Pinolendurchmesser 260 mm Pinolenhub 750 mm Maximaler Mittendurchmesser, metrische Ausführung 160 mm Konizität metrisch 5 % auf den Durchmesser Reitstocklänge 1.300 mm Reitstockhub 8.000 mm Messschieber, Armachse C, Schlittenachse V, Rotationsachse B. Max. messbarer Durchmesser 2.250 mm Mein messbarer Durchmesser 870 mm Maschinenabmessungen. Maschinengewicht 130 Tonnen Länge 19,5 m. Breite 5,5 m. Höhe 3,2 m. Fundamenttiefe 3,8 m.

Zustand: einsatzbereit (gebraucht), Erfurt Abgratpresse PKZe 500/1000 Leistung 500 to Tischabmessung 1020x1420 mm Hub 400 mm Anzahl der Hübe / min - 12 Hauptmotor 41kw Film verfügbar Giodpfxsvbcxto Ai Isu

Zustand: gebraucht, Baujahr: 2006, Vollbohrdurchmesser / mm Bohrtiefe / mm Spindelanzahl / 2-Maschinen-Paket: Froriep Tieflochbohrmaschine & Irle Endbearbeitungsmaschine Perfekt abgestimmtes Duo für Tieflochbohren und präzise Endbearbeitung großer Werkstücke Zum Verkauf steht ein spezialisiertes Maschinenpaket – zwei perfekt aufeinander abgestimmte Anlagen für die Komplettbearbeitung langer, schwerer Werkstücke mit höchsten Anforderungen an Präzision und Effizienz. MASCHINE 1 Godsuddimspfx Ai Ioiu Froriep CNC Tieflochbohrmaschine – Die Vorfertigungsspezialistin Baujahr: 2006 Steuerung: Siemens Sinumerik 840D Max. Bohrtiefe: 8.850 mm Werkstückdurchmesser: 150 – 900 mm Drehzahlbereich: 1 – 300 U/min Vorschub: 0,5 – 4.500 mm/min Antriebsleistung: 129 kW Umlaufdurchmesser über Bett: 1.000 mm Spanndurchmesser Planscheibe: 900 mm Gewicht: ca. 47.000 kg Ideal für das präzise Vorbohren tiefgehender Löcher – inklusive Planscheibe, Lünette MASCHINE 2 Irle Maschine – Hochpräzise Endbearbeitung Leistung: 129 kW Steuerung: Siemens NC-Steuerung Drehzahlbereich: 2 – 300 U/min (stufenlos) Vorschub: 3 – 4.500 mm/min (in Stufen) Spitzenweite: 11.000 mm Umlaufdurchmesser über Bett: 1.250 mm Spannbereich Lünetten: 150 – 1.100 mm Werkstücklänge: bis 11.000 mm Werkstückgewicht: bis 10 Tonnen Max. Außendurchmesser: 850 mm Mit bis zu 50.000 Nm Drehmoment perfekt für Glattbohren, Honen und anspruchsvolle Endbearbeitungsprozesse. Ihre Vorteile auf einen Blick - Komplettlösung aus einer Hand – von Vorbohren bis Fertigbearbeitung - Große Werkstücke bis 11 Meter und 10 Tonnen Gewicht - Hohe Prozesssicherheit durch perfekte Maschinensynchronisation- Sofort einsatzbereit, gepflegt und aus laufendem Betrieb - Ideal für Maschinenbau, Energie, Öl & Gas, Hydraulik und Großteilefertigung

Zustand: neu, Baujahr: 2024, Fiber-Laserschneidanlage FLV-3015-OT-6022 3kW / VF1530-3000W Technische Parameter - Maximale Blechgröße: 3000 x 1500 mm - X und Y-Achsen Positioniergenauigkeit: ±0.05 mm/m - Wiederholbare X und Y-Achsen Positioniergenauigkeit: ±0.03 mm - Maximale Geschwindigkeit: 60000 mm/min - Maximale Beschleunigung: 0.7 G - Maximale Belastbarkeit: 1200 kg - Leistung: 3.0 kW - Quellenmarke: Zur Auswahl Raycus oder MAX Photonics - Stromanschluss: ~3x400 V 50 Hz - Schutzklasse: IP54 Schnittdicke - Carbonstahl: empfohlene Dicke 20.0 mm, maximale Dicke 22.0 mm - Edelstahl: empfohlene Dicke 8.0 mm, maximale Dicke 10.0 mm - Aluminium: empfohlene Dicke 6.0 mm, maximale Dicke 8.0 mm - Messing: empfohlene Dicke 5.0 mm, maximale Dicke 6.0 mm Konstruktion Die Maschine ist dank ihrer geschweißten Konstruktion sehr stabil. Japanische Fuji-Servoantriebe gewährleisten eine hohe Geschwindigkeit mit hoher Präzision. Rohrlaser Die Maschine ist mit einem Rohrlaser ausgestattet. - Maximale Werkstücklänge: 6000 mm - Durchmesser des Klemmbügels: 220 mm Selbstschmiersystem für Achsführungen. Bequeme Nutzung Das Beladen mit schweren Blechen wird durch eingebaute Transportkugeln erleichtert, die das Gleiten beim Beladen gewährleisten. Auch das Aufnehmen kleiner Fertigteile ist dank der Wagen unter der Maschine, die mit einem praktischen Griff herausgezogen werden können, einfacher. RayTools-Schneidkpf mit Autofocus Option - Otinus Protect Dieses Produkt bietet individuellen Schutz Ihrer Laserquelle. Mit diesem Dienst stellen Sie sicher, dass Ihre Geschäftskontinuität geschützt ist. Wir sichern Ihr Geschäft, damit Sie Ihre Aufträge termingerecht erledigen können. Option - Spannungsstabilisator Bedienfeld Auf dem Computer laufen Windows und die Software CypCut, die unter anderem folgende Funktionen bietet: Entwurf, Import und Export von Dateien, Arbeitsoptimierung. Installierte Programme haben lebenslange Lizenzen. Die Maschine verfügt über einen drahtlosen Controller. Fachmännische Unterstützung Wir bleiben in ständigen Kontakt mit unseren Kunden. Deshalb stellen wir uns dieser Herausforderung, indem wir zu jeder gekauften Maschine ein Stundenpaket von Otinus Specialist Assist hinzufügen. Otinus-Akademie Lernsoftware Mit dem Kauf dieses Geräts erhalten Sie ein Jahr lang Zugang zu Online-Kursen, mit denen Sie neue Mitarbeiter schulen oder Kenntnisse aus der Schulung auffrischen können! Giedpfjh Hfldjx Ai Ieu Paket mit kostenlosen Zeichnungen Jede Otinus-Laserschneidanlage wird mit einem Paket gebrauchsfertiger CAD-Zeichnungen geliefert. Im Lieferumfang der Maschine eine 3-tägige Schulung und Maschineninstallation - 1 und 2 Tag bis zu 8 Stunden – Inbetriebnahme und Schulung über die Steuerung - 3 Tag bis zu 8 Stunden – selbständiges Arbeiten an der Maschine unter Aufsicht unseres Technikers - Programmierungsmöglichkeit spezifischer Details. Beratung durch unsere Spezialisten - Telefonisch: von 7.30 bis 21.00 (Mo-Sa) – ein 8-stündiges Paket, das innerhalb von 12 Monaten zu verwenden ist. - Online: von 7.30 bis 14.30 (Mo-Fr) – ein 8-stündiges Paket, das innerhalb von 12 Monaten zu verwenden ist. Zugang zu Onlinekursen der Otinus-Academy - LibreCad - Zugang innerhalb von 12 Monaten Zusätzlich erhalten Sie - CAD Zeichnungspaket

Zustand: gut (gebraucht), Beschreibung: Die Maschine ist in gutem technischen Zustand. Eine Besichtigung und ein Probelauf sind nach vorheriger Absprache möglich. Einsatzgebiet: Herstellung von Zahnrädern (Stirnräder, Schrägverzahnung, Wellen) KAPAZITÄT max. Verzahnungsdurchmesser: ≈ 400 mm max. Modul: typischerweise 6–8 (bis zu 10 bei neueren Versionen) max. Verzahnungsbreite: ca. 275–400 mm SPINDEL UND WERKZEUG Stoßzahl: bis ca. 500 U/min Gisdpfx Ajy Amiqji Iju Werkzeugdurchmesser: ca. 160–240 mm Motorleistung: ca. 15–17 kW TISCH tischdurchmesser: ≈ 380–400 mm tischbohrung: ca. 80 mm Traglast: bis ca. 1000 kg ABMESSUNGEN UND GEWICHT Länge: ~4680 mm Breite: ~2395 mm Höhe: ~2515 mm Gewicht: ca. 5–6,5 t (Standardausführung)

Zustand: neu, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 540 mm, Verfahrweg Z-Achse: 850 mm, Spindeldrehzahl (max.): 1.500 U/min, Drehdurchmesser über Planschlitten: 1.000 mm, Gesamtlänge: 2.510 mm, Gesamthöhe: 3.546 mm, Gesamtbreite: 4.155 mm, Vorschubgeschwindigkeit X-Achse: 20 m/min, Vorschubgeschwindigkeit Z-Achse: 20 m/min, Drehhöhe: 825 mm, Aufnahmedurchmesser: 1.000 mm, Werkstückdurchmesser (max.): 1.100 mm, Gesamtgewicht: 16.000 kg, VERTIKAL-DREHMASCHINE MIT ANGETRIEBENEN WERKZEUGEN TECHNISCHE DATEN: Verfahrwege: Maximaler Drehdurchmesser: 1100 mm Maximale Drehhöhe: 825 mm Maximaler Bearbeitungsdurchmesser: 1000 mm X-Achse: 500 + 40 mm Z-Achse: 850 mm Spindel: Maximale Drehzahl: 1500 U/min Spindelaufnahme: ASA A2-15 Maximales Werkstückgewicht (inkl. Spannfutter): 1250 kg Revolver: Anzahl der Stationen: 12 Maximale Geschwindigkeit: 3000 U/min Revolveraufnahme: BMT-85 Vorschübe: Eilgang X - Z: 20 - 20 m/min Giodpjyxg N Asfx Ai Iju Kugelumlaufspindel X-Achse: Ø 50 x 8 mm Kugelumlaufspindel Z-Achse: Ø 50 x 8 mm Antriebe: Hauptspindelmotor: 37 – 45 kW Angetriebener Werkzeugantrieb: 7 kW Servomotoren Achsen X - Z: 4 – 7 kW Allgemeine Daten: Länge: 2510 mm Breite: 4155 mm Höhe: 3546 mm Gewicht: 16.000 kg INBEGRIFFENE ZUBEHÖRTEILE: -CNC-Steuerung 0i-TF Plus (15''), Typ 0, Farb-Grafikdisplay, Manual Guide I, ONG-Tastatur, elektronisches Handrad -Serielle, Ethernet- und USB-Schnittstellen -Riemenspindel, 1500 U/min, Alpha40/6000i, 37-45 kW, ASA A2-15 -Ohne Spannfutter -Servoangetriebener BMT-Revolver, 12 Positionen, vorbereitet für angetriebene Werkzeuge -Späneförderer -Hochdruckpumpe 15 BAR -3-farbige Signal- und Zyklusendleuchte -Integrierte Maschinenbeleuchtung -Aufstellfüße -Werkzeugkassette mit Service-Schlüsseln -Luftblasreinigung durch die Spindel -Verstärkter Antrieb für Revolver-Werkzeugantriebe - von Fanuc a30iF (30 Nm) auf Fanuc a40iF (38 Nm) -Druckfreigabe (Dual Pressure) -Manuelle Renishaw M.T.P.-Voreinstellung -Öl-Abscheider -Set für statische Werkzeuge -Vorbereitung für Rauchabsaugung -Farbe: Schwarz NEUMASCHINE SOFORT VERFÜGBAR
