Untertischkappsäge

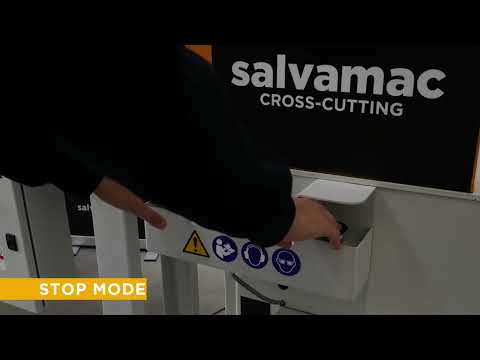

SALVAMAC Legend 500 mit Salvastop Video

Schnittbreite max. 310 mm
Schnitthöhe max. 125 mm
Sägeblattdurchmesser 500 mm
Motorleistung 5,5 kW
Drehzahl 2.800 U/min.
Druckluftanschluß 6-8 bar
Arbeitshöhe 900 +/- 20 mm
Maße (Länge/Breite/Höhe) 10645x1000x1300 mm
SALVAMAC COMBO 500 – Die halbautomatische Kappsäge
mit SALVASTOP 100 - elektronischer Längenanschlag/Schieber
-----

Pos. 1: Legend 500 Untertischkappsäge
-----
Maximaler Schnittbereich: 220x125/ 260x100/285x80/310x50 mm.

Beim Schneiden von übereinander liegenden Brettern h max. 100 mm.
Die Struktur besteht komplett aus dickwandigem und verstärktem vollflächig
lackiertem Stahl. Solides Bodenbefestigungssystem mit angeflanschten Stahlfüßen
für das Befestigungsloch.

Bimanuelle Sicherheitsschnittsteuerung in ergonomischer Position.

Motorleistung des Sägemotors 5,5 kW.

Einstellbare Schnittgeschwindigkeit über einen pneumatischen Regler.
Maximalsystem für Gewichtsausgleich und Langlebigkeit. Stoßdämpfendes System.

Unabhängige pneumatische Einstellmöglichkeiten zur Anpassung an verschiedene
Verarbeitungsarten.

Langlebige und leicht auswechselbare Sägeblatt-Einstellleiste.

HM-Kreissägeblatt, Durchmesser 500 mm, Z=108.
Dcedpevu Hd Tsfx Adbjd

Pneumatische obere Werkstück-Spannpresse mit elektropneumatischer Steuerung.
Presserbewegungssystem mittels neuartiger Kugellager mit doppeltem Staubschutz
und automatischem Schmiersystem.

CE-konforme elektrische Anlage. Die CE-Modelle müssen standardmäßig mit
mindestens 1 Meter langen Auflageplatten beim Ein- und Auslass versehen sein.

Technische Daten:
-----
Sägequerschnitt max. mm. 220x125, 260x100, 285x80, 310x50
Motorleistung des Sägeblatts: 5,5 kW
Sägeblatt-Durchmesser: 500 mm
Sägeblatt-Typ: HM Z=108
Rotationsgeschwindigkeit des Sägeblatts: 2800 U/min
Luftverbrauch pro Zyklus: 7 Nl
Ansaugstutzen: 1 - 120 mm / 1 - 100 mm
Luftdruck: 6 - 8 bar
Spannung: V 400/50 Hz 3-phasig
Höhe der Arbeitsplatte: 900 mm +- 20 mm
Farbton: Ral 7035 - Ral 1007

Pos. 2: Salvastop 100 elektronischer Längenanschlag
-----

- Arbeitsweise: 2 Modi
1 x Stop (Längenanschlag fährt auf die angegebene Länge) und
1 x Schieben(mehrere Längen werden nacheinander auf Knopfdruck abgearbeitet)
- mit Servoantrieb
- Schiebergeschwindigkei: bis zu 60 m/min
- Schieberlänge 600 mm
- mit einem 7'' Touch-Display
- max. Gewicht der Hölzer, die geschoben werden können - bis zu 100 kg
- USB Anschluss

COMBO_500 - 6400/7000
- Rollenförderer mit Führung rechts von der Säge.
Lackierter Stahlrahmen mit verzinkten Rollen.
Tragfähigkeit 230 kg, Durchmesser 60 mm, Abstand 250 mm, Breite 320 mm. 3 m.

- 6400/7000 SalvaStop 100 links von der Säge.
Arbeitslänge 6,4 m. Gesamtlänge 7,0 m. Mit Tischplatte 7 m. Breite 320 mm.

Vorführmaschine zusätzlich ausgerüstet mit:

UP & DOWN FRONTSCHUTZ
Beweglicher statt starrer Frontschutz. Der Schutz hebt sich während des
Schneidens an, um sichere Arbeitsbedingungen zu gewährleisten. Das Auf- und
Abladen von Holz wird durch den nach unten ausgerichteten Schutz vereinfacht.
Das System verfügt über ein weiteres spezielles, gesichertes pneumatisches
System mit linearer Führung, das durch Top-Qualität und Spitzentechnologie
überzeugt.

SOFTWARE-VERBINDUNGSDATEIEN
Vorbereitung z...
