Fräsbohrplotter 2030 ATC 5X

PGCNC 2030 ATC 5X

Die ATC-Serie von Plottern ist für den professionellen Einsatz in großen Industrieanlagen und Fabriken konzipiert. Wie die Plotter der SPECIAL-Serie kann er für die Verarbeitung einer breiten Palette von Materialien eingesetzt werden. Um den Anforderungen der Schwerzerspanung gerecht zu werden, verfügen die ATC-Maschinen über eine zusätzlich verstärkte Struktur und leistungsstärkere AC-Servoantriebe an jeder Achse. Das Vorhandensein von fünf Achsen ermöglicht die Bearbeitung selbst der anspruchsvollsten Werkstücke.

Ein Vakuum-Arbeitstisch ist bei diesen Maschinen Standard. Es ist auch möglich, einen Hybridtisch zu installieren.
Codpfx Aoin Etzof Nsrh

Die Plotter dieser Serie sind serienmäßig mit einem automatischen Werkzeugwechsler, einem Sechsfach-Linearmagazin und einem Werkzeughöhensensor ausgestattet. Die verwendeten Lösungen beschleunigen den Bearbeitungsprozess, der den Einsatz mehrerer Fräser erfordert, erheblich.

Zu bearbeitende Materialien:
- Holz
- Holzwerkstoffe (Spanplatten, MDF, OSB, usw.)
- Kunststoffe
- Verbundwerkstoffe
- PVC
- Nichteisenmetalle (Aluminium, Messing, Kupfer, usw.)

KONSTRUKTION:

Die Struktur der Werkzeugmaschine besteht aus Stahl und Gusseisen, was ihr eine hohe Steifigkeit und Widerstandsfähigkeit gegen die mit dem Bearbeitungsprozess verbundenen Überbelastungen verleiht.

ARBEITSFLÄCHE:

Die nutzbare Fläche unserer Werkzeugmaschine beträgt 2100 x 3100 [mm].

MATERIALSPANNUNG:

Die Maschine ist mit einem Vakuumtisch ausgestattet.

BEREICH DER Z-ACHSE UND FREIRAUM DES PORTALS:

700 [mm] (Bereich der Z-Achse kann geändert werden)

ANTRIEBE:

Für den Antrieb unserer Werkzeugmaschinen werden SERVO-Motoren eingesetzt, die eine angemessene Beschleunigung und Geschwindigkeit in jeder Richtung gewährleisten. Der Antrieb der X- und Y-Achse erfolgt über klassische und bewährte Wendelrollen, die eine hohe Lebensdauer und Präzision gewährleisten, während die Z-Achse über einen Hochleistungskugelgewindetrieb angetrieben wird. Alle Achsen laufen auf Schienenführungen.

FRÜHLING:

Für den Antrieb des Schneidwerkzeugs wird eine leistungsstarke bürstenlose High-End-Spindel verwendet. Die Spindeldrehzahl liegt zwischen 6.000 und 24.000 U/min. Für die Stromversorgung wird ein Frequenzumrichter verwendet, der mehr Leistung als die Spindel hat, um einen Drehzahlabfall bei schweren Arbeiten zu verhindern.

WERKZEUGAUFBEWAHRUNG:

Die Werkzeugmaschine ist standardmäßig mit einem linearen Werkzeugmagazin mit 6 ISO30-Kegeln ausgestattet.

SOFTWARE:

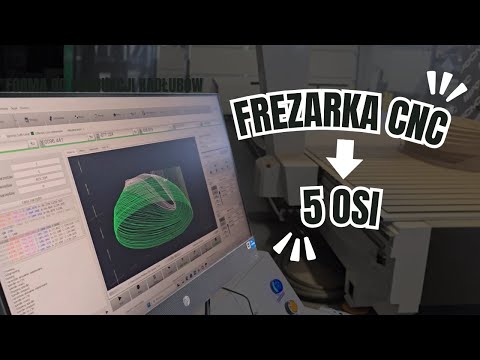

Die Maschine ist mit der entsprechenden CAD/CAM-Software ausgestattet. Mit der Software können Teile schnell und einfach konstruiert werden, die das Programm dann in den so genannten G-Code umwandelt. Es ist auch möglich, fertige Dateien aus anderen Programmen zu importieren.

KONTROLLEN:

Die Maschine wird von einem Controller gesteuert, der über einen eigenen Prozessor und Arbeitsspeicher verfügt, um einen stabilen und zuverlässigen Betrieb zu gewährleisten.
