Zahnrad Wälzfräsmaschine gebraucht kaufen (907)

Zustand: einsatzbereit (gebraucht), Gewindelänge: 3.000 mm, Gewindefräs- und Abwälzfräsmaschine Spindeldurchlass ist max. Ø 80 mm Ndsdev Huihspfx Abnec Vom Verfahrweg ist max. Ø 250 mm möglich und min. Ø 20 mm. Bearbeitungslänge 3000 mm Mit Zubehör: Wechselräder, Lünette Weitere Technische Daten siehe PDF Datei.

Zustand: gebraucht, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 40/35-22, Preis auf Anfrage - Price on request Ndedpowl Aunsfx Abnsc Gebrauchte Zahnradschleifmaschine Fabrikat NILES Typ ZSTZ 630 C3 Max. Zahnraddurchmesser = 630 mm Zahnbreite = 215 mm Modul = 1 – 12 Zähnezahl = 5 – 140 Tischdurchmesser = 500 mm Hub = 500 mm Schleifscheibendurchmesser = 270 – 350 mm Schwenkbereich = 45° Hübe = 75 – 315 pro min. Gewicht ca, = 6,3 t

Zustand: gebraucht, Baujahr: 1974, Raddurchmesser - max. 400 mm Radbreite 75 mm Gesamtleistungsbedarf 25 kW Maschinengewicht ca. 7 t L O R E N Z Hochleistungs - Zahnradstoßmaschine Type LS 400 Baujahr 1975 S/N 12592 _____ max. Rad-durchm. außen 400 mm*( evtl.auch größer) max. Innenverzahnungs-Ø ca. 350 mm max. Radbreite 75 mm Modulbereich 0,5- 6 Hublänge 82 mm Hublage-Verstellbarkeit 0 - 100 mm Ausladung Stoßspindel./.Maschinenkörper 205 mm Spindelinnenaufnahme ca. MK 5 Hubzahlen schruppen/schlichten 118 - 1.000 /min. Tischgröße 400 mm Tischbohrung 125 mm Einbauhöhe zwischen Tisch und Stoßkopf min./max. 190/290 mm Ausladung Stoßspindel fix 250 mm Axialweg des Tisches ca. 295 mm Zähnezahlen ca. 12 - 150 Vorschubbereich Zahntiefe 0,01 - 0,063 mm /Hub -"- Rundvorschub bei Wzg.-Ø 125 0,125 - 3,150 mm /Hub Spindel-/Gesamtantrieb ca. 19 kW / 25 kW- 380 V - 50 Hz Gewicht 7.000 kg Zubehör / Sonderausstattung: " Hydrostatische Geradführung mit separatem Hydraulikaggregat, " eingebaute Zwischenplatte 100 mm zur Stoßkopferhöhung, " hydraulischer Werkstückspannung Fabrikat RINGSPANN im Tisch eingebaut für flache Werkstücke und für Werkstück-Innenspannung, diverse Spannglocken für verschiedene Werkstück-Ø " stufenlose Hubzahlregulierung für Schrupp und Schlichtbearbeitung (SIMOREG DC-Master) " automatischer Hubzahlwechsel und automatischer Vorschubwechsel für SCHRUPP-und SCHLICHT-Bearbeitung in bis zu 3 Schnitten, " automatische u. motorische Stoßhubfixierung in oberer Stellung nach Fertigbearbeitung " separater Schalt- und Steuerschrank, " eingebaute Kühlmitteleinrichtung mit Späneförderer und Magnetabscheider " Ca. 20 Wechselräder, Ndedpfx Aet Hww Dsbnoc Zustand : befriedigend bis gut, in Kürze vorführbereit Lieferung : ab Lager - wie besichtigt Zahlung : rein netto - nach Rechnungserhalt

Zustand: einsatzbereit (gebraucht), Baujahr: 2005, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: G0504, Werkstückdurchmesser (max.): 63 mm, Verfahrweg Z-Achse: 105 mm, Außendurchmesser: 275 mm, Spitzenabstand: 350 mm, Schwenkwinkel A-Achse (min.): -30 °, Schwenkwinkel A-Achse (max.): 30 °, TECHNISCHE DETAILS Werkstückdurchmesser: 63,5 mm Spitzenweite: 350 mm Länge der Aufspannfläche: 1.550 mm Anzahl der T-Nuten: 2 Breite der T-Nuten: 18 mm Abstand der T-Nuten: 180 mm Spitzenhöhe (Reitstöcke): 350 mm Schwenkbereich des Feinradkopfes (U-Achse): +30 / -30 ° Achsabstand Reitstock/Feinrad: min. 120 mm / max. 225 mm Eingabefeinheit (alle NC-Achsen): 0,001 mm / Grad Steuerung: SIEMENS 840D Zustellschlitten Bewegungsbereich (Verfahrweg Z-Achse): 105 mm Eingabefeinheit: 0,001 mm Werkzeug Außendurchmesser: 225 - 275 mm Bohrungsdurchmesser: 160 mm Breite: 60 mm Werkstückdetails Außendurchmesser: 40 - 150 mm Modul: 1,25 - 4,0 mm Max. Zahnbreite: 45 mm Drehzahlen und Vorschübe Werkzeugdrehzahl: max. 2.000 1/min Vorschubgeschwindigkeit Z-Richtung: bis 2 m/min Vorschubgeschwindigkeit X-Richtung: bis 2 m/min Vorschubgeschwindigkeit U-Richtung: bis 2 m/min Vorschubgeschwindigkeit V-Richtung: bis 2 m/min C3-Richtung: max. 12 °/s Servoantriebe Werkzeugantrieb C1: 27,0 Nm bei 3.000 1/min Werkstückantrieb C2: 27,0 Nm bei 3.000 1/min X-Achse: 20,0 Nm bei 3.000 1/min Z-Achse: 20,0 Nm bei 3.000 1/min U-Achse: 6,0 Nm bei 3.000 1/min Portal vertikal (V1-Achse): 6,0 Nm bei 3.000 1/min Greiferdrehachse C3: 5,0 Nm bei 3.000 1/min Ladeschieber (X1-Achse): 5,0 Nm bei 3.000 1/min Drehstrommotoren Hydraulikmotor: 1,5 kW bei 1.410 1/min Zentralschmierung: 0,07 kW bei 2.700 1/min Kühlmittelpumpe: 4 kW bei 2.840 1/min Hydraulische Ausrüstung Förderleistung: 21 l/min Systemdruck: 50 bar Spanndruck Spindelstock: max. 35 bar Spanndruck Spannreitstock: min. 20 bar / max. 35 bar MASCHINEN DETAILS Gewicht: 5.500 kg Raumbedarf: 2.700 x 2.300 x 2.600 mm Betriebsmittel Hydraulikflüssigkeit: HLP D 46 Füllmenge Hydraulik: 100 l Ndedpfx Abowmbmlonoc Elektrik Betriebsspannung: 400 V Steuerspannung: 24 V DC Lichtspannung: 230 V AC Frequenz: 50 Hz Leistungsbedarf: ca. 27 kVA AUSSTATTUNG - Zentralschmierung - Kühlmittelpumpe - Kapazitives Abstandssystem - Automatische Werkstückspannung - Feinradkopf mit U-Achse - Maschine mit vollständiger hydraulischer Ausrüstung - Dialoggeführtes Bedienterminal

Zustand: gebraucht, Baujahr: 2007, Verzahnungs-Durchmesser max. 2000 mm Werkstück-Durchmesser 2700 mm Tischdurchmesser 1500 mm Modul - max. 22 Steuerung 840D Drehzahl 3,5 U/min Tischbelastung max. 20000 KG Nedpfsv E R Eiox Abnjdc Achsabstand 70...1220 mm Hublänge 30...330 mm Hubzahl 10...200 Hub/min Gesamtleistungsbedarf 138 kW Maschinengewicht ca. 38 t Raumbedarf ca. 11x5 m Maschine: Voll-CNC-Maschine mit elektronischer Wälzkopplung für C- und D-Achse und digitaler INDRAMAT-Antriebstechnik. Eigensteifes Maschinenbett in Schweißkonstruktion. Radialachse (X-Achse) mit gehärteten Führungsbahnen, Gleitführung mit Umgriff, Längsführung mit Rollenumlaufschuhen. Geschliffene vorgespannte Kugelumlaufspindel mit spielfrei vorgespannter Mutter. Digitale AC-Antriebstechnik mit spielfreiem Getriebe. Linearmeßsystem zur radialen Positionierung. Freistehender Maschinentisch mit elektrohydraulisch spielfrei vorgespanntem Doppel-Schneckenradgetriebe, Teilraddurchmesser 1365 mm, hydrostatische Axial- und Radiallagerungen, automatischer Ausgleich des Werkstückgewichts. Tischbohrung mit Durchmesser 500 mm durchgehend, nach unten offen. wassergekühlte digitale AC-Servo-Motore. Die Maschine ist auf einem Fundament aufzustellen Ständer: Maschinenständer als hochsteife Gußkonstruktion für Axialweg 1200 mm. Axialachse (Z-Achse) mit gehärteten Führungsbahnen, gleitgeführt, Längsführung und Umgriff mit Rollenumlaufschuhen. Geschliffene Kugelumlaufspindel mit spielfrei vorgespannter Mutter. Digitale AC-Antriebstechnik. Drehgeber zur axialen Positionierung. Wälzstoßkopf: SK 4.1 mit hydraulischem NC-Servo-Antrieb für Stoßspindelbewegung und Schneidradabhebung, Hublänge 330 mm, Stoßspindeldurchmesser 160 mm. Hydrostatisch gelagerte Stoßspindel, Geradführung und Seitenführung der Abhebung. Werkzeugdurchmesser max. 300 mm. Leistung des Antriebsmotors 30 KW Hubzahlen von 10 - 200 DH/min, Hubgeschwindigkeit von 5 - 45 m/min. Geschwindigkeit der Stoßspindel für Arbeits- und Rückhub voneinander unabhängig programmierbar. Im Schnittbereich ist die Spindelgeschwindigkeit konstant. Schneidraddrehzahl max. 10 U/min, digitale AC-Antriebstechnik. Schneidradabheberichtung für Innen- und Außenverzahnungen manuell umkehrbar. Seitenversatz der Stoßspindelachse um max. 50 mm aus der Maschinenmitte zur Vermeidung von Rückhubkollision des Schneidrades manuell verstellbar.

Zustand: gut (gebraucht), Baujahr: 2002, Zahnrad- Abwälzfräs- und Stoßmaschine Hersteller: Gleason Pfauter Baujahr: 2002 Typ: SH 120 /P120 Steuerung: Siemens 840 Achsen/Spindeln der Fräseinheit: X Radial. Y Tangential Z = Axial A = Schwenken S = Fräser C = Tisch Fräserdrehzahl: 125 – 1250 U/min Tischdrehzahlen: 0 – 1000 U/min X-Achse max. Achsgeschwindigkeit: 6000 mm/min Ndodpfx Abewaayksnsc Y-Achse max. Achsgeschwindigkeit: 5000 mm/min Z-Achse max. Achsgeschwindigkeit: 6000 mm/min A-Achse max. Achsgeschwindigkeit: 500 Grad/min Achsen/Spindel der Stosseinheit: X Radial 10000 MM/1' MAX Z Achsial 3000 MM/1' MAX. C Tisch. 1000 Umdrehungen B Drehung Messer 30 Umdrehungen S 500÷2500 BATT./1' A 500+2500 Trennung W Neigung 30° Stoßeinheit kann geschwenkt werden. Gewicht: ca. 15 t

Zustand: gut (gebraucht), WANDERER 16/E Fräsmaschine, hergestellt in Deutschland. Baujahr: 1962. Die Maschine ist funktionsfähig und betriebsbereit. Ndsdew Al U Eepfx Abnjc Für weitere Informationen kontaktieren Sie uns bitte.

Zustand: gebraucht, Baujahr: 1998, Raddurchmesser - max. 200 mm Radbreite 140 mm Modul - max. 5 Werkstücklänge - max. 400 mm Außendurchmesser min. 20 mm Steuerung Siemens Sinumerik max. Werkzeugdurchmesser 270 mm Max. Werkzeugbreite 50,8 mm Achsabstand min/max. 120/230 mm Achskreuzwinkel -18 / -21 ° Schabradspindeldrehzahlen max. 400 U/min Maschinengewicht ca. 5,5 t Raumbedarf ca. 3,6 x 2,6 x 3,3 m Die Schabmaschine ZSE 150 wird in der Klein- und Mittelserienproduktion eingesetzt als Universalschabmaschine mit Entgrateinheit auf der Rückseite. Nedpfxevtgq Rs Abnedc Kompakt aufgebaut und leicht zugänglich, sind alle Bedienelemente und der Arbeitsraum vom Bedienstandort aus gut zu erreichen. Eine große Bedienertür gewährt ungehinderten Zugang zum Arbeitsraum. Damit sind einfache und schnelle Umrüst- und Werkzeugwechselvorgänge möglich. Dise Maschine ist mit Palettenringmagazin ausgerüstet. Egal ob für Tauch-, Diagonal- oder Parallelvorschub oder für Korrekturen wie Konizität oder Balligkeit, alle Zustellungen und Korrekturbewegungen erfolgen durch den Schabkopf. Die einfache automatische Beladung aufgrund des ortsfesten Werkstückes ist ebenfalls das Ergebnis dieses Maschinenkonzepts und ermöglicht den Bau eines äußerst stabilen Maschinenbettes. Dies wiederum ist Grundvoraussetzung zur Erzielung höchster Verzahnungsqualitäten. Die CNC Steuerung steurt die Achsen gemäß beil. Skizze. Es handelt sich um eine gebrauchte Maschine, daher verkaufen wir unter Ausschluß jeglicher Gewährleistung. LAGERHALTENDER HAENDLER MIT EIGENEM LAGER VON 1600 m².

Zustand: gebraucht, Baujahr: 1980, Raddurchmesser - max. 2500 mm Radbreite 0 mm Ndjdpfot Hw Aasx Abnoc Modul - max. 34 Modul - min. 1 Gesamtleistungsbedarf ca. 15 kW Maschinengewicht ca. 15 t Raumbedarf ca. 4,20 x 2,00 x 2,90 m K L I N G E L N B E R G (Germany) Universal Involute and Helix Testing Machine Model PFSU 2500 Year approx. 1980 Serial No. B 2918 _____ min/ max. gear Ø 250 - 2,500 mm Module range 1 - 34 Maximum Base Circle diameter 2.400 mm Measurable Gear tooth length 500 mm Stroke of measuring slide, approx. 600 mm Helix angle 0 - 45 ° Workpiece length between Centers min./max. 430 - 2.500 mm Workpiece - Ø in Counterbracket 1.340 mm Workpiecetable - Ø 690 mm Diagram magnification 50/100/200/500/1000/2000 : 1 Max. permissible test weight of gear, approx. 10,000 kg Total electrical load, approx. 15 kW - 380 V - 50 Hz Weight of machine, approx. 15,000 kg Machine is suitable for measuring the tooth profile and the tooth flank traces on heavy duty straight and helical spur gears. Accessories / Special Features: * Digital setting of base circle and digital angle settings without the use of base circle plates. * Length adjustable Holding support for dividing tester but test unit not available. * Heavy workpieces can be tested on the machine. Motor-driven set-up, aligning and testing process by push button * Counter Bracket can be swivelled backwards for loading heavy duty gears and sprockets, some other accessories. Condition : This Measuring machine must be reconditioned and retrofitted with a new CNC - Control System. However the basic machine is proper and therefore it is surely worthwile for reconditioning. Machine can not be inspected under power. Parts of Control Panel are not available.

Zustand: gebraucht, Baujahr: 2001, Kopfkreisdurchmesser 1000 mm Fußkreisdurchmesser 50 mm Modul - max. 18 mm Modul - min. 1 mm Raddurchmesser - max. 1000 mm Radbreite 630 mm Profilhöhe max. 41 mm Schrägungswinkel (links/rechts) max. 45 ° Njdpfx Aswp S Thjbnodc Tischdurchmesser 720 mm Tischbelastung max. 1500 kg Schleifscheibendurchmesser min./max. 180 / 400 mm Schleifscheibenbreite 60 (45/30) mm Schleifspindeldrehzahl 0 - 3100 U/min Gesamtanschlusswert 30 kVa

Zustand: gut (gebraucht), Zahnrad, Zahnräder, Zahnradwelle, Ritzelwelle, Stirnzahnrad, Stirnrad Nodpfx Abjwq U Ukensdc -Zahnradwelle: Ritzelwelle geradverzahnt, 2 Stück -Zahnrad: Durchmesser Ø 48 mm / 22 Zähne -Zahnbreite: 10 mm -Wellenaufnahme: Ø 18/16 mm / Ø 19/16 mm -Maße: siehe Foto -Abgabe/Preis: komplett -Transportabmessung.: 92/48/H70 mm -Gewicht ges.: 0,8 kg

Zustand: einsatzbereit (gebraucht), Baujahr: 1970, Zahnradstoßmaschine ZFWZ 6300x40 Hersteller: WMW-MODUL Modell: ZFWZ 6300x40/1 Baujahr: 1970 Max. Werkstückdurchmesser: 7.100 mm Zahnbreite: 1.500 mm Max. Modul: 45 Tischdurchmesser: 5.300 mm Fräser-Ø x Breite: 400x500 mm Max. Schrägungswinkel: 45° Fräserdurchmesser: 500 mm Fräserdrehzahlen: 9–63 U/min Gesamtanschlusswert: 47 kW Maschinengewicht: 160 t Nodpfx Absxln Iwonjdc Ausstattung: Standard-Wälzfräskopf, tangentialer Fräskopf, Innenbearbeitungskopf, Wechselrädersatz, Stützen. Video verfügbar.

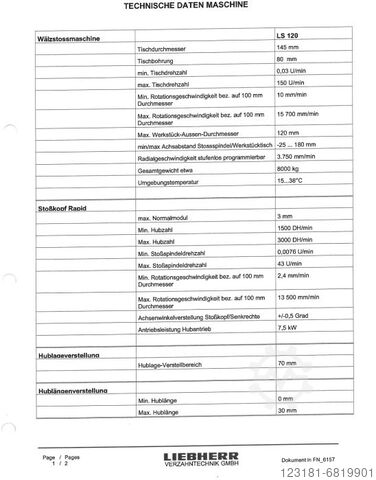

Zustand: ungeprüft (gebraucht), Baujahr: 2001, Tischdurchmesser: 145 mm max. Werkstück außen Durchmesser: 120 mm Max. Normalmodul: 3 mm Stoßkopf: Rapid, max. Normalmodul 3mm Gewicht: 8000 kg Preis ab Standort zur Selbstdemontage. Optional können wir Abbau und Verladung anbieten. Beschreibung: -Dokumentation Ndjdpfx Aehufb Sjbnoc -Hublagenverstellung -Hublängenverstellung Verfügbar ab sofort

Zustand: gebraucht, Baujahr: 2010, Raddurchmesser - max. 180 mm Radbreite 40 mm Modul - max. 4 Nedpovzh Nqofx Abnedc Modul - min. 1 M62 ist eine manuell zu bedienender Gut-Ausschuss-Messstand zur Kontrolle der üblichen Verzahnungsparameter an Getrieberädern. Aufgrund der hochgenauen Messwerkzeuge und seiner robusten Bauweise eignet sich der M62 während der Fertigung bestens zur Qualitätsüberwachung von Verzahnungen unter Werkstattbedingungen. M62 liefert eine genaue und robuste Lösung zur Schnellkontrolle an Getrieberadverzahnungen nach der Bearbeitung, wie z.B. Wälzfräsen, Schaben, Schleifen und Honen an der Fertigungslinie. MARPOSS Industrie PC E9066 N mit WINDOWS XP mit 15" LCD-Display mit 8 oder 12 Mess-Ports zum Anschluss von 12 Messfühlern. Es handelt sich um eine gebrauchte Maschine, daher verkaufen wir unter Ausschluß jeglicher Gewährleistung. LAGERHALTENDER HAENDLER MIT EIGENEM LAGER VON 1600 m².

Zustand: gebraucht, Baujahr: 1969, Raddurchmesser - max. 265 mm Radbreite 45 mm Modul - max. 4 Modul - min. 0,3 Werkstückdurchmesser - max. 300 mm Hublänge max. 0-50 mm Hublageverstellung 25 mm Entfernung Arbeitsspindel/Aufspannfläche max. 170/245 mm Njdpfst Hwruox Abnsdc Spindelaufnahme innen MK 4 Tischgröße 180 mm Tischbohrung 95/75 mm Hubzahlen pro Minute 450 - 840 Gesamtleistungsbedarf 10 kW Maschinengewicht ca. 5200 kg Raumbedarf ca. m max. Rad-Æ (aussen) ca. 265 mm * max. Werkstück-Æ bei Innenverzahnung 300 mm max. Radbreite 45 mm Modulbereich 0,3 - 4 Hublänge 0 - 50 mm Verstellung der Hublage 25 mm Distanz Tisch zu Spindel min./max. 170/245 mm Spindelinnenaufnahme (außen 90/50 inn) MK 4 Tischgröße 180 mm Tischbohrung 95 / 75 mm Tischweg quer ca. 175 mm Hubzahlen stufenlos regelbar 450 - 840 Hübe/min Vorschubbereich 0,09 - 0,6 mm/Hub Rundvorschub 2722 - 681 Hübe/Schneidrad-U. Gesamtantrieb 10 kW- 380 V -50 Hz Gewicht 5.200 kg Zubehör / Sonderausstattung * Wahlschalter für diverse Arbeitsprogramme u. Handsteuerung * Mehrschnitt-Einrichtung Schruppen/Schlichten/Ausfeuern * hydraulische Werkstück-Außenspanneinrichtung auf d.Tisch aufgebaut - es wird innenverzahnt ( eine Art Spannzange ) * separater Schaltschrank und separate Hydraulik * hydrostatische Gerad-Führung mit Ölrückkühler, separat * seitliche Tischversetzung zur optimalen Stößelabhebung * stufenlose Hubzahlregulierung über GS-Motor * eingebaute Kühlmitteleinrichtung * voreinstellbarer Impulszähler zur genauen Tischabschaltung nach jedem Schnitt mit digitaler Anzeige * div. Wechselräder

Zustand: neuwertig (gebraucht), Baujahr: 2021, Funktionsfähigkeit: voll funktionsfähig, Innendurchmesser: 250 mm, Außendurchmesser: 300 mm, Zur Herstellung von innen- und außenverzahnten Zylinderrädern und anderen am zylindrischen Werkstückumfang regelmäßig auftretenden wälzbaren Profilen und Formen sowie zur Herstellung von Profilen im Einzelteilverfahren. incl. Roboter Automatisierung: abgestimmter Fanuc Roboter für das Be- und Entladen TECHNISCHE DETAILS CNC-Steuerung: Siemens SINUMERIK 840 D sl Außenverzahnungen: 300 mm Innenverzahnungen: 250 mm Größter Werkstück-Umlaufdurchmesser: 450 mm Maschinen-Nennmodul: 8 mm Größte Verzahnungsbreite: 100 mm Stoßspindel-Hubzahlbereich Sonder-Ausführung: 85 - 850 U/min Spindeldurchmesser: 95 mm Aufnahme: HSK-B80 Kegel Abstände und Einstellbereiche Nedpfx Abjvdtx Nenodc Kleinste Steigungshöhe der hydrostatischen Schrägführung: 400 mm Kleinster/größter Abstand Werkzeug-Werkstückachse: -70 / +230 mm Hublagen-Einstellbereich (manuell): 75 mm Ständer-Seitenversatzbereich: ±25 mm MASCHINEN DETAILS Gewicht der Maschine: ca. 7.000 kg STEUERUNG UND ANTRIEB CNC-Steuerung: Siemens SINUMERIK 840 D sl Steuerungsgruppe: NCU 720.3PN mit PLC 317-3PN/DP Antriebssystem: SINAMICS S120 (digitale Antriebstechnik) Messsysteme: - Absolutwertgeber für Linear- und Drehachsen (außer Endlos-Rundachsen) - Inkrementale Messsysteme für C-Achse NC-Achsen: - Spindelhub-Antrieb (A) - Werkstückdrehung (C) - Werkzeugdrehung (C2) - Radialachse (X) STOßKOPF UND WERKSTÜCKTISCH Max. Stoßspindel-Drehzahl: 12 U/min Max. Tischdrehzahl: 300 U/min Max. Tischdrehmoment: 220 Nm Tischbohrung: Durchmesser 150 mm, Tiefe 253 mm Freier Auflagedurchmesser: 365 mm (4 T-Nuten, M12 Gewindebohrungen) Radialantrieb: Max. Vorschubgeschwindigkeit: 3.000 mm/min KÜHL- UND SCHMIEREINRICHTUNG Kühlmittelbehälter Kapazität: ca. 550 l Schneidrad-Kühlschmiermittel Förderleistung: ca. 150 l/min Magnet-Späneförderer: - Nennbreite: 230 mm - Abwurfhöhe: ca. 900 mm Schmier- und Hydrauliksystem Behältervolumen: ca. 160 l Pumpenanzahl: 2 (Schmierung, Hydraulik und Hydrostatik) STROMVERSORGUNG Betriebsspannung: 400 V Steuerspannung: 24 V DC Frequenz: 50 Hz Gesamtanschlusswert: ca. 25 kVA PROGRAMMIERUNG Standard-Dialogprogramm: Klarschrift-Bedienerführung (Deutsch, Englisch, Italienisch) Programmfunktionen: Einschnittkreislauf Mehrschnittkreislauf (max. 3 Schnitte) Maßkorrekturen lineare oder degressive Zustellung AUSSTATTUNG 1 Grundmaschine(n) AM 250 1 Kraftspanneinrichtung 1 Hauptständer-Zwischenplatte (150 mm hoch) 1 Sonder-Stoßkopf 0 - 110 mm Hublänge  1 Werkzeug-Aufnahmekegel HSK-B80 1 Gegenständer mit festem Gegenhalterarm 1 Gegenständer-Zwischenplatte (100 mm hoch)  1 Satz Schwingungsisolatoren ohne Mehrpreis 1 Elektronisches Handrad  1 Erweiterte Software zur Fehlerdiagnose ohne Mehrpreis 1 Internet-Diagnosesystem  1 Durchflusswächter 1 Spülpistole  1 Rohrstutzen 150 mm Durchmesser  1 Gegenhalterspitze - mitlaufend  1 Zugrohr und Ansatzbuchse  AUTOMATION: 1 Standard-Schnittstelle  1 Innenspülung von Aufspannungsoberteilen  1 Automatische Beladetür

Zustand: gut (gebraucht), Zahnrad, Zahnräder, Zahnradwelle, Ritzelwelle -Zahnradwelle: Ritzelwelle geradverzahnt -Zahnrad: Durchmesser Ø 42 mm / 14 Zähne Ndodpfx Aswcxtzebnec -Zahnbreite: 83 mm -Maße: siehe Foto techn. Zeichnung -Anzahl: 9x Zahnradwelle vorhanden -Preis: pro Stück -Abmessung ges.: Ø 42 x 220 mm -Gewicht: 0,9 kg/St.

Zustand: gebraucht, Baujahr: 1996, Werkstückdurchmesser 240 mm Spitzenweite 0 mm Honlänge max. 500 mm Modul - max. 5 Gesamtleistungsbedarf 12 kW Maschinengewicht ca. 5000 kg Raumbedarf ca. m R E I S H A U E R (Schweiz) CNC-gesteuerte Zahnrad - Honmaschine Type RZR, Baujahr 1996 # 74 105 _____ Ndodpot Hwvmjfx Abnjc Rad-durchm. min./max. 10 - 240 mm Modul 0,5 - 5 Schrägungswinkel +/- 30 ° Schlittenhub des Werkstückes ( Z-Achse ) 275 mm Hub des Honwerkzeuges quer ( X-Achse ) 128 mm Zustellung der X-Achse 0,001 mm/Hub Balligkeit ca. 0,5 ° Werkstück-Einspannlänge ca. 500 mm Werkstück-Oszillierung max. ca. 3.000 mm Honwerkzeug-Ø außen/innen x Breite 325/308 x 45 mm Drehzahl des Honwerkzeuges 100 - 1.200 U/Min. Abrichtdrehzahl des Honwerkzeuges 30 - 1.000 U/Min. Spindelantrieb 4 kW - Gesamtantrieb ca. 12 kW - 400 V - 50 Hz Gewicht gesamt ca. 5.000 kg Zubehör / Sonderausstattung SIEMENS - CNC-Bahn-Steuerung Type 810 G erlaubt die Eingabe aller relevanten Verzahnungsdaten und das Einrichten des Werkstückes im Dialog mit der Steuerung. Mit DNC-Schnittstelle RS 232 für die Ein- und Ausgabe von Daten. A-Achse = Schrägstellung/Z-Achse = Tischbewegung/X-Achse = Zustellung d.Honwerkzeuges, S-Achse =Drehzahl der Honscheibe, U-Achse = Balligeinrichtung Mit angebauter Einrichtung zum automatischen Einfädeln der Honscheibe in die Zahnlücke Der Werkzeugschwenkwinkel (A-Achse) wird ebenfalls elektronisch, schnell und genau verfahren und hydr. geklemmt, bedeutet auch schnellere Rüstzeit. hydraulische Werkstückspannung über Fußschalter zwischen dem Werkstückspindelstock und dem Reitstock, beide Einheiten sind auf dem Werkstücktisch je nach Werkstück verfahrbar. komplette Arbeitsraumabdeckung mit Schiebetüren und Sicherheitsverriegelung Aufwändige Original-REISHAUER Honölaufbereitungsanlage Type RTO 40.10, mit Zentrifuge und Kühlaggregat für konstante Honöltemperatur, Öldunstfilter, etc. " Diverse Diamant-Abrichtwerkzeuge in Aufnahmedorne aufgenommen. " separater Schalt- und Steuerschrank belüftet und gekühlt, separate Hydraulik-Anlage,

Zustand: gebraucht, Zahnrad, Zahnräder, Zahnradwelle -Zahnradwelle: schrägverzahnt -Durchmesser: Ø 127 mm -Zahnbreite: 83 mm -Maße: siehe Foto techn. Zeichnung Ndedpfoh Ra Hgjx Abnoc -Abmessung ges.: Ø 127 x 450 mm -Gewicht: 25,5 kg

Zustand: gebraucht, Baujahr: 1975, Raddurchmesser - max. 160 - 1.600 mm Radbreite 250 mm Modul - max. 20 Modul - min. 1,5 Gesamtleistungsbedarf 1 kW Maschinengewicht ca. 3 t Raumbedarf ca. m K L I N G E L N B E R G Universal - Zahnradprüfmaschine für die Evolventen- und Nodpjt Hwptofx Abnodc Steigungsprüfung Type PFSU 1600 Baujahr 1975, modernisiert in 1995 # B 2281 Arbeitsbereich: min./max. Rad- 160 - 1.600 mm Modulbereich 1,5 - 20 mm Radbreite max. 250 mm Hub des Messschlittens ca. 300 mm max. Schrägungswinkel 0 - 90 ° max. Einbaulänge im Spitzenbock ca. 1.150 mm Ausladung des Spitzenbockes 450 mm Diagramm-Schreib-Vergrößerung 50/250/500/1000 fach1 max. Prüfrad-Gewicht ca. 4.000 kg Gewicht ca. 3.000 kg Gesamtantrieb ca. 1 kW - 380 V - 50 Hz / geeignet zum Prüfen: des Zahnprofiles (Evolvente) der Zahnrichtung (Schrägungswinkel/Steigung) an Innen- und Außenverzahnungen, an Schneid- und Schabrädern und Schnecken, etc. des Un-Rundlaufes der Verzahnung, der Oberflächen - Rauheit Ermittlung / Rekonstruieren des Grundkreises u. Zahnschrägewinkels, uvm. Zubehör / Sonderausstattung optische Grundkreiseinstellung und optische Winkeleinstellung, es werden keine Grundkreisscheiben mehr verwendet durch konstruktive Maßnahmen hohes Werkstückgewicht möglich, motorischer Prüfablauf bzw. auch über Handräder manuell steuerbar drehbarer Aufsatz-Rundtisch Ø 480 mm zum Aufbau von größeren Radkörpern mit 2 Sätzen verschiedene Auslegerstützen (400 u.470 lang) bis zum maximalen Rad-Ø von 1600 mm, Gegenhalter AV 17 mit maximaler Werkstück-Einbaulänge von 1.150 mm separater Elektroschrank für die Steuerung von manuellen Bewegungen sowie mit GFM Computer Type ZMP 20 e mit Software zur automatischen Vermessung von Zahnrädern, up-dated in englischer Sprache und optional in deutscher Sprache, Programm-Update auf aktuelle Version V 21.17 ideal für die Anfertigung von modernen Prüfprotokollen mit Grafik, auch auf Monitor grafisch dargestellt, sonstige Unterprogramme, HP Drucker, Flachbildschirm, Diverse Tastereinsätze, Kleinteile, sowie höhenverstellbare Aufnahme für ein Teilungsprüfgerät, rückseitig angebaut, Nivellierfüße, etc. jedoch ohne Teilungsprüfgerät, Aufnahmevorrichtung hierfür vorhanden und rückseitig montiert. Zustand :sehr gut - vorführbereit, vom Fachmann demontiert und montiert

Zustand: gebraucht, Fräskopf, Oberkopf, mechanisch schaltbare Kupplung, Kupplungszahnrad, Zahnradkupplung -Kupplungszahnrad: Zahnrad für mechanische Kupplung Nodpfeh R D Rljx Abnodc -Typ: leider keine Typbezeichnung -Außen: Ø 345 mm -Innen: Ø 223/218 mm -Breite: Außen 53 mm / Innen 70 mm -Maße: siehe Fotos -Abmessung ges.: Ø 345 x 70 mm -Gewicht: 8,8 kg

Zustand: gebraucht, Baujahr: 1983, Werkstückdurchmesser 250 mm Spitzenweite 0 mm Honlänge max. mm Modul - max. 5 F Ä S S L E R (Schweiz) Konventionelle Zahnradhonmaschine Nodpet Hwzpefx Abnedc Type D - 250 Baujahr 1983 * Serien-Nr. 31 205.049.22 _____ Rad-durchm. 10 - 250 mm Modul 1 - 5 Zahnlänge/Tischhub max. 500 mm Spitzenhöhe der Reitstöcke 220 mm Max. Werkstückgewicht 50/100 kg Schwenkbarkeit des Honradkopfes +/- 35 ° Drehzahlen des Honwerkzeuges 20 - 500 U/Min. Größe d. Honwerkzeuges /breit 300 / 40 mm Drehzahlen des Werkstückes 500-3.000 U/Min. Querschlittenverstellweg insgesamt 270 mm Querschlitten-Eilgangweg 50 mm Querschlitten-Zustellweg mech. 1 - 8 mm/Ø Schrupp - Schlichtzustellung 1-29/0,2-2,8 my/sec. Tischgeschwindigkeit hydr. 0 - 6 m/Min. Gesamtantrieb 5,5 kW - 380 V- 50 HZ Gewicht 3.200 kg Zubehör / Sonderausstattung: " Voreinstellbare Bearbeitungsparameter über Zählwerke und Schaltwerke für einen automatischen Arbeitsablauf, mit Werkstückzähler, " Alle Schrupp- und Schlichtzustellungen erfolgen über Dekadenschalter, sowie über Potentiometer einstellbare Tisch-Umsteuerzeiten und der Schnellzustellungen über einstellbare Zeit ( 1 s=0,04mm ) Ampereanzeige, usw. " Möglichkeit zum Ballig- und Konischhonen über Schablonen, auch außermittig möglich, Werkstück muss entsprechend vorbearbeitet sein, " separat stehende Honölanlage mit Magnetabscheider und Feinfilter, " mechanische Reitstöcke für manuelle Beladung, Ölnebelabscheider, " Schiebetüren mit Fußschalter, separat stehende Hydraulik

Zustand: gebraucht, Baujahr: 1980, Raddurchmesser - max. 400 mm Radbreite NA mm Modul - max. 5 Ndedpfx Ajt Hw Ebobnoc Modul - min. Gesamtleistungsbedarf kW Maschinengewicht ca. t Raumbedarf ca. m Manuelles Zwei-Flanken-Wälzprüfgerät

Zustand: gebraucht, Baujahr: 1973, Raddurchmesser - max. 400 mm Radbreite 75 mm Gesamtleistungsbedarf 25 kW Maschinengewicht ca. 7000 kg L O R E N Z Hochleistungs - Zahnradstoßmaschine Type LS 400 Baujahr 1973 S/N 11 884 _____ max. Rad-durchm.außen 400 mm*( evtl.auch größer) max. Innenverzahnungs-Ø ca. 350 mm max. Radbreite 75 mm Modulbereich 0,5- 6 Hublänge ca. 82 mm Hublage-Verstellbarkeit 0 – 80 mm Ausladung Stoßspindel./.Maschinenkörper 250 mm Spindelinnenaufnahme ca. MK 5 Hubzahlen schruppen/schlichten 118 – 1.000 /min. Tischgröße 400 mm Tischbohrung 125 mm Einbauhöhe zwischen Tisch und Stoßkopf min./max. ca. 280/350 mm Ausladung Stoßspindel fix 250 mm Axialweg des Tisches ca. 295 mm Zähnezahlen ca. 12 – 150/300 Vorschubbereich Zahntiefe 0,01 - 0,063 mm /Hub Rundvorschub bei Wzg.-Ø 125 0,125 - 3,150 mm /Hub Spindel-/Gesamtantrieb ca. 19 kW / 25 kW- 380 V – 50 Hz Gewicht 7.000 kg Zubehör / Sonderausstattung: • eingebaute Zwischenplatte 200 mm zur Stoßkopferhöhung, • hydraulischer Werkstückspannung Fabrikat RINGSPANN im Tisch eingebaut für flache Werkstücke • automatischer Hubzahlwechsel und automatischer Vorschubwechsel für SCHRUPP-und SCHLICHT-Bearbeitung in bis zu 4 Schnitten, • separater Schalt- und Steuerschrank, separates Hydraulikaggregat, • eingebaute Kühlmitteleinrichtung mit Magnet - Späneförderer , 2-Handauslösung, • Ca. 40 Wechselräder, 4 Stoßmesserhalter, 2 Riemenscheiben für Hubzahlantrieb, etc. Zustand : gut, unter Strom vorführbereit Lieferung : ab Lager - wie besichtigt Ndsdpst Hw Hlsfx Abnsc Zahlung : rein netto - nach Rechnungserhalt

Zustand: gebraucht, Baujahr: 1993, Raddurchmesser - max. 330 mm Radbreite 180 mm Gesamtleistungsbedarf 12 kW Maschinengewicht ca. 7500 kg R E I S H A U E R (Schweiz) CNC-gesteuerte Zahnrad - Schleifmaschine Type RZ 301 AS * (* A=automatische Einfädelung) ! Baujahr 1993 # 71206 _____ Rad-durchm. min./max. 10 - 330 mm Modul 0,5 - 7 Schrägungswinkel +/- 45 ° Schlittenhub 180 mm max. Zähnezahl 10 - 600 Werkstück-Einspannlänge 420 bis max. 620 mm Werkstückgewicht max. 60 kg Schleifschnecken- x Breite 3 50 x 84 - 104 mm Drehzahl der Schleifschnecke 1.100 - 1.900 U/Min. Spindelantrieb 4 kW - Gesamtantrieb ca.12 kW - 380 V - 50 Hz Gewicht gesamt ca. 7.500 kg Zubehör / Sonderausstattung Eine moderne CNC-Steuerung erlaubt die Eingabe aller relevanten Verzahnungsdaten und das Einrichten des Werkstückes im Dialog mit der Steuerung. Programmiersprache (deutsch/englisch) umschaltbar, und DNC-Schnittstelle für die Ein- und Ausgabe von Daten. Die Maschine arbeitet im kontinuierlichen Wälz-Schleifverfahren mit automatischem Schleifzyklus und mit automatischem Nachprofilieren der Schleifscheibe auf der Maschine. Mit angebauter Einrichtung zum automatischen Einfädeln der Schleifscheibe in die Zahnlücke= bedeutet eine erhebliche Zeitersparnis, hydraulisch einschwenkbar. Vor ca. 10 Jahren wurde von der Fa. BURRI die Profilierachse (V-Achse) elektronisch nachgerüstet, bedeutet höhere Genauigkeit, einfachere Profilkorrektur, schnelleres Abrichten, derzeit ist ein REISHAUER Abrichtgerät Type SP-DR mit einer Profil Diamantscheibe aufgebaut. Der Werkstückschwenkwinkel (A-Achse) wird ebenfalls elektronisch, schnell und genau verfahren und hydr. geklemmt, bedeutet schnellere Rüstzeit und auch einfachere Teilebeladung. Durch die Shift-Schleifeinrichtung wird das Werkstück während des Schleifens tangential an der Schleifscheibe vorbeigeführt so dass sich ständig gleichförmiges Schleifscheibenprofil im Eingriff befindet. DITTEL - Schleifscheibenauswucht-Einrichtung Nedpet Hwyfefx Abnodc hydraulische Werkstückspannung mit Außenspannzange und Gegenspitze im Werkstückschlitten komplette Arbeitsraumabdeckung mit Schiebetüren und Ölnebelabsaugung keine Original-Kühlmittelanlage vorhanden ( Zentralversorgung) es steht jedoch eine Schleifölzentrifuge separat zur Verfügung separater Schalt- und Steuerschrank, separate Hydraulik-Anlage in Kabine, Schleifscheibenflansche
