Doppelständerpresse 500 T

ME-Pressen 500 T Portal-Richtpresse

Hydraulische 500 T Portal-Richtpresse
mit Werkzeug - Spannvorrichtung und Parallelhaltung für Biegeschwert
a) Leerlauf- und Pressgeschwindigkeit bis 17 mm/Sek
b) Öffnungsgeschwindigkeit bis 44 mm/Sek
c) Tischgröße 2000x850mm
d) Offene Höhe 1500 mm
e) Gesamtgröße ca. LBH 1500 x 3000 x 4300 mm
f) ÖL-Temperaturanzeige am Tank
g) Schmierung über Schmiernippel

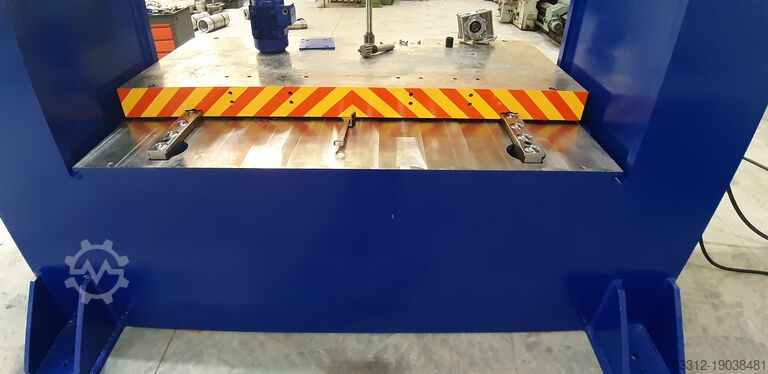

h) Tisch in Rasterkonstruktion
i) Fernbedienung
j) Druckeinstellung ab 80 T bis 500 T über Drehregler
k) Tisch fährt zur Beladung hydraulisch 700 mm nach außen
l) Zylinder verfährt nach links und rechts über Zahnstangen
m) Maschinenkörper pulverbeschichtet, bzw. doppelt lackiert
n) T-Nuten nach Kundenwunsch
o) Zylinder Induktionsgehärtet
p) Aufbau, Inbetriebnahme, Einweisung gegen gesonderte Berechnung

Pressenbauart PORTALPRESSE
Thermisch neutral 80 – 120 °C
Anzahl der Bedienseiten 3 Seite

Kräfte
Presskraft max. 5.000 kN
Freie Aufreißkraft max. 800 kN
Druckaufbauzeit Geschlossenes Werkzeug Stahl auf Stahl Max. 3 Sek.

Abmessungen
Max. Öffnungsweite 1500 mm
Hub und min. Öffnung 1300 mm/ 200 mm
Tischhöhe über Flur ca. 850 mm
Höhe über Flur (Bauhöhe) ca. 4.300 mm
Hallenhöhe min. 5.000 mm

Codpswgakvefx Abdshc
Durchbiegung
Ermittelt bei max. Schließkraft mit 70% Belegung < = 1,2 mm/m

Gewicht
Gesamtgewicht der Presse ohne Betriebsstoffe und Tischplatte ca. 25 T

Geschwindigkeiten
Schnell-Schließen mit 17 mm Sek.
Pressgeschwindigkeit Bei F max.
