Zahnradprüfmaschine

KLINGELNBERG PFSU 1600

Raddurchmesser - max. 160 - 1.600 mm
Radbreite 250 mm
Modul - max. 20
Modul - min. 1,5
Gesamtleistungsbedarf 1 kW
Maschinengewicht ca. 3 t
Raumbedarf ca. m
Hfsdpfx Ajt Hwptoppsh
K L I N G E L N B E R G
Universal - Zahnradprüfmaschine für die Evolventen- und
Steigungsprüfung Type PFSU 1600
Baujahr 1975, modernisiert in 1995 # B 2281

Arbeitsbereich:
min./max. Rad- 160 - 1.600 mm
Modulbereich 1,5 - 20 mm
Radbreite max. 250 mm
Hub des Messschlittens ca. 300 mm
max. Schrägungswinkel 0 - 90 °
max. Einbaulänge im Spitzenbock ca. 1.150 mm
Ausladung des Spitzenbockes 450 mm
Diagramm-Schreib-Vergrößerung 50/250/500/1000 fach1
max. Prüfrad-Gewicht ca. 4.000 kg
Gewicht ca. 3.000 kg
Gesamtantrieb ca. 1 kW - 380 V - 50 Hz /
geeignet zum Prüfen:
des Zahnprofiles (Evolvente)
der Zahnrichtung (Schrägungswinkel/Steigung) an Innen- und Außenverzahnungen, an Schneid- und Schabrädern und Schnecken, etc.
des Un-Rundlaufes der Verzahnung, der Oberflächen - Rauheit
Ermittlung / Rekonstruieren des Grundkreises u. Zahnschrägewinkels, uvm.

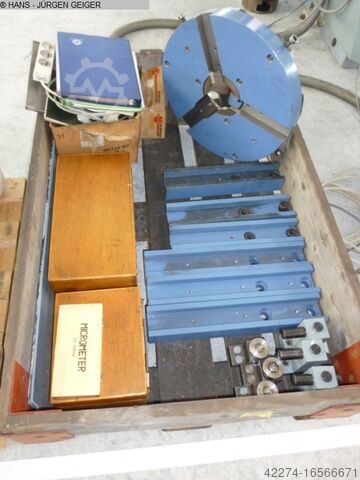

Zubehör / Sonderausstattung
optische Grundkreiseinstellung und optische Winkeleinstellung, es werden keine Grundkreisscheiben mehr verwendet
durch konstruktive Maßnahmen hohes Werkstückgewicht möglich, motorischer Prüfablauf bzw. auch über Handräder manuell steuerbar
drehbarer Aufsatz-Rundtisch Ø 480 mm zum Aufbau von größeren Radkörpern mit 2 Sätzen verschiedene Auslegerstützen (400 u.470 lang) bis zum maximalen Rad-Ø von 1600 mm,
Gegenhalter AV 17 mit maximaler Werkstück-Einbaulänge von 1.150 mm
separater Elektroschrank für die Steuerung von manuellen Bewegungen sowie mit
GFM Computer Type ZMP 20 e mit Software zur automatischen Vermessung von Zahnrädern, up-dated in englischer Sprache und optional in deutscher Sprache, Programm-Update auf aktuelle Version V 21.17 ideal für die Anfertigung von modernen Prüfprotokollen mit Grafik, auch auf
Monitor grafisch dargestellt, sonstige Unterprogramme, HP Drucker, Flachbildschirm,
Diverse Tastereinsätze, Kleinteile, sowie höhenverstellbare Aufnahme für ein Teilungsprüfgerät, rückseitig angebaut, Nivellierfüße, etc.
jedoch ohne Teilungsprüfgerät, Aufnahmevorrichtung hierfür vorhanden und rückseitig montiert.
Zustand :sehr gut - vorführbereit, vom Fachmann demontiert und montiert
