Richtpresse

Hidrogarne 300T Horizontal-Richtpresse HV-300-NC

Diese Maschine befindet sich seit 2022 in einem Leasingvertrag und wird in den nächsten Monaten vom Kunden an unser Werk zurückgegeben.
Wir bieten Ihnen gerne eine Maschine als Neubau an:

TECHNISCHE DATEN:
Strom 300 t
Motorleistung 7,5 kw
Kehle 405 mm
Arbeitsgeschwindigkeit 2 mm/s
Annäherungsgeschwindigkeit 9,9 mm/s
Rücklaufgeschwindigkeit 14,7 mm/s
Maximaler Druck 320 bar
Hub des Kolbens 450 mm
Unterstützende Tabelle 2.500 x 750 mm
Durchmesser der Führungen 60 mm
Haupttabelle 750 x 750 mm
Max. Licht zwischen den Tischen 900 mm
Arbeitshöhe 950 mm
Unterstützende Blöcke 150 x 150 x 750 mm
Gesamtlänge 3.200 mm
Gesamtbreite 2.500 mm
Gesamthöhe 1.800 mm
Gewicht 13.300 Kg.

BESCHREIBUNG:
Unsere horizontalen hydraulischen Stößelpressen der Serie HV/NC sind mit drei verschiedenen Presskräften von 150 bis 300 Tonnen erhältlich. Horizontale Hydraulikpressen sind speziell für das Richten und Biegen von Profilen, Stangen und Trägern konzipiert.
Durch die horizontale Bauweise der Maschine können wir problemlos große Träger und Profile bearbeiten. Die horizontale Hydraulikpresse der neuesten Generation der HV/NC-Serie hat sich zu einer vielseitigen Maschine entwickelt, die eine Vielzahl von Werkzeugoptionen aufnehmen kann.

STRUKTUR UND TABELLEN
Die horizontalen hydraulischen Richtpressen der Serie HV/NC bestehen aus einer C-förmigen elektrogeschweißten Struktur, die ausschließlich aus S355JR-Stahl hergestellt wird. Sie wird am Ende des Schweißvorgangs stabilisiert und bearbeitet, um perfekte Parallelität und Präzision zu gewährleisten. Berechnet und konstruiert mit einer Finite-Elemente-Software. Mit all dem garantieren wir stets unsere hohen Standards in Bezug auf Robustheit, Präzision und Qualität.

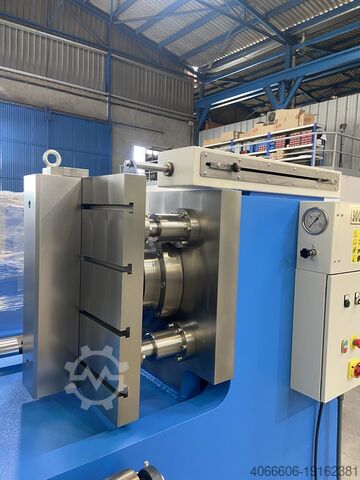

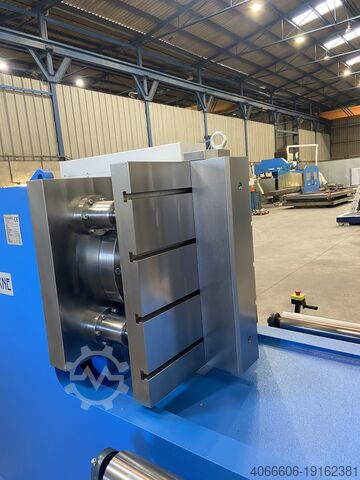

Sie sind mit einem Hauptschiebetisch und einem hinteren Auflagetisch aus hochfestem Stahl ausgestattet, die mit Nuten nach DIN 650 versehen sind. Sie sind serienmäßig mit Stützblöcken aus C45E-Stahl ausgestattet. Der Haupttisch gewährleistet eine perfekte Parallelität durch vier zylindrische Führungen mit wartungsfreien Bimetallbuchsen mit reibungsfreier Wartung.
Sie sind standardmäßig mit zwei höhenverstellbaren Begleitrollen auf jeder Seite ausgestattet.
Chedpswk Hkqefx Abdec

ZYLINDER UND HYDRAULIKGRUPPE
Doppelt wirkender Zylinder mit nahtlosem, kaltgezogenem Rohr, verchromtem Kolben und wartungsfreien, verschleißfesten Führungen.
Motorisierte Hydraulikgruppe mit zwei Geschwindigkeiten und automatischer Abschaltung der schnellen Geschwindigkeit. Inklusive Zylinder-Dekompressionsventil.

ELEKTROINSTALLATION UND SICHERHEIT
Die Maschine hat eine SIEMENS-Sicherheits-SPS vom Typ SIMATIC S7 1200 und einem 4-Zoll-Touchscreen vom Typ MTP-400 ausgestattet, der sich oben auf dem elektrischen Antriebspedal befindet. Er ermöglicht die Programmierung der Betriebsart in Halbautomatik und Automatik, der Leistung, des Hubs und der Verweilzeit des oberen Zylinders. Es hat eine Speicherkapazität von 99 Rezepten, wobei alle Werte in jedem Rezept programmiert werden können.
Die elektrische Schalttafel verfügt über einen Wahlschalter, mit dem man die Art der Arbeit auswählen kann, die man manuell oder automatisch ausführen möchte, sowie über einen Schlüsselwahlschalter für Wartungsarbeiten.
Elektrische und hydraulische Manöver sind redundant und selbstgesteuert. Ein zusätzlicher Sicherheitsblock und Selbststeuerungsvorrichtungen für Manöver und Sicherheit sind integriert.
