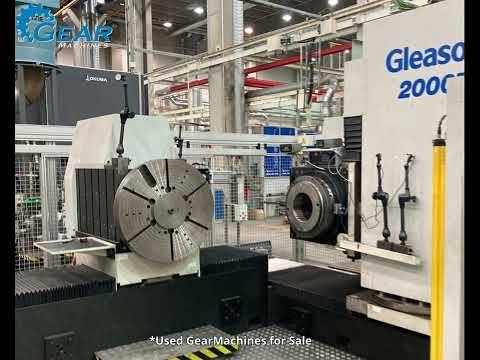

Kegelrad Prüfmaschine

Gleason WELTER GW 2000 T

Baujahr: 1979, Zustand: einsatzbereit (gebraucht), Max. Schleifdurchmesser: 300mm, Max. Schleiflänge: 1950mm, Max. Werkstücklänge: 2000mm Max. Vorschubgeschwindigkeit 1 - 30 m/min. Kühlmittelzufuhr 100 l/min Fsdehq Uigjpfx Aafeft Inf. variabler Drehzahlbereich 2.000 - 6.000 RPM. Spindel 88 mm Spitzenhöhe 150 mm Schleifscheiben 100 - 250 mm Spindelleistung 3,5 kW Schleifmaschinenleistung 15 kW - 380 V - 50 Hz

Zustand: gebraucht, Drehdurchmesser über Bett 2400 mm Drehdurchmesser über Support 2200 mm Drehlänge 10000 mm Antriebsleistung 185 kW Planscheibendurchmesser 1650 mm Drehzahl 1,5 -150 U/min max. Werkstückgewicht 70000 kg Spanndurchmesser 1400 mm Technische Daten Arbeitsbereich Größter Drehdurchmesser über Support: 2200 mm Größter Umlaufdurchmesser über Bett: 2400 mm Größte Drehlänge: 10000 mm Spanndurchmesser in der Spindelstock-Planscheibe: 300 - 1600 mm mit Spezialklauen bis 2050 mm Spanndurchmesser in der Reitstock-Planscheibe: 300 - 1400 mm Größtes Werkstückgewicht: 70000 kg Hauptantrieb, Planscheibe Durchmesser der Planscheibe: 2000 mm Drehzahlen der Planscheibe, stufenlos regelbar in 4 Stufen: 1,5 - 150 U/min Größtes Drehmoment bei Kenndrehzahl: 220000 Nm Antriebsleistung des Hauptmotors: 185 kW Flanschkörner-Spitzenwinkel: 70° Supporte Verschiebeweg des Einstechschiebers: 500 mm Verschiebeweg des Planschiebers: 1400 mm Schnellverstellung längs: 2000 mm/min Schnellverstellung plan: 800 mm/min Vorschübe stufenlos, längs: 0,6 - 300 mm/min Vorschübe stufenlos, plan: 0,3 - 120 mm/min max. Schnittkraft am Support: 20000 kg Reitstock Durchmesser der Planscheibe (abnehmbar): 1650 mm Spanndurchmesser der Planscheibe: 1400 mm Flanschkörner-Spitzenwinkel: 70° Fjdpfoxddvnox Aafsft Schnellverstellung: 1250 mm/min Sondereinrichtungen Kopiereinrichtung für ersten Support Kopierlänge 8500 mm max. Kopiertiefe in einem Zug 500 mm Ausbohreinrichtung: Ausbohrstange 460 x 390 mm Bohrdurchmesser 600 - 1000 mm größte Bohrtiefe in einem Zug 2700 mm Bei Ks von 200 kp/mm² - s max. = 1,5 mm/U a = max. Spanquerschnitt 30 mm² bei Ausladung von 1000 mm mit zunehmender Bohrtiefe verringerter Spanquerschnitt Ein Leitlineal zum Kegeldrehen, Einstellwinkel bis 8° und einer größten Kegellänge (in einem Zug) von 2000 mm, Einstellgenauigkeit ± 5 Minuten. Ein Leitlineal zum Kegeldrehen, Einstellwinkel bis 15° und einer größten Kegellänge (in einem Zug) von 1000 mm, Einstellgenauigkeit ± 5 Minuten. . 125 kg Hilfskran an Spindelkasten.

Zustand: gebraucht, Baujahr: 2002, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 3.000 mm, Drehdurchmesser über Planschlitten: 520 mm, Verfahrweg X-Achse: 600 mm, Verfahrweg Y-Achse: 150 mm, Verfahrweg Z-Achse: 3.150 mm, Drehdurchmesser 520 mm Drehlänge 3000 mm Steuerung SIN 840 D Siemens z-Achse 3150 mm Vorschub z- Achse 1 - 40.000 mm / min Eilgang Z-Achse 40,00 m/min x-Achse 600 mm Vorschub x-Achse 1 - 30.000 mm/min Eilgang X-Achse 30,00 m/min Hauptspindel S1 Spindeldrehzahlbereich 1 - 3.300 U/min Antriebsleistung bei 100 % Last 29,00 kW Spindelkopf DIN 55026 - Größe A11 Spindeldurchmesser im vorderen Lager 160 mm Spindelbohrung 115 mm C-Achse 360 x 0,001 ° Frässpindel S2 Werkzeugaufnahme Capto C6 Fedpexadk Djfx Aafoft Drehzahlbereich - stufenlos 1 - 6.000 U/min y-Achse -100 / +150 mm B - Achse -110 / +110 ° Werkzeugmagazin mit 100 Plätzen Gesamtleistungsbedarf 145 kW Gewicht der Maschine ca. 24 Z

Zustand: gut (gebraucht), Schleifdurchmesser: 1.600 mm, Schleiflänge: 6.000 mm, Hersteller: CINCINNATI Typ: 60 x 216 Baujahr: 1970 Covex and Concave grinding 6 steady rest included 2 steady rest hydrostatic Coolant system with magnetic filter Measuring system with 5 arms caliber: Arm 1: Working area 1300 to 1600 mm Arm 2: Working area 1000 to 1300 mm Arm 3: Working area 700 to 1000 mm Arm 4: Working area 400 to 700 mm Ffsdpfx Aaovvvw Ejfst Spezifikationen Metrisch US Standard Centerhöhe 787 mm Schleifdurchmesser Ø 1574 mm Schleiflänge 5800 mm Abmessung Schleifstein 914 x 101,6 x 304,50 mm Drehzahl Schleifstein 1800 Rpm Abmessungen (Schätzen) Länge 15100 mm Breite 5500 mm Höhe 3550 mm Gewicht 120000 kg Bitte beachten Sie: Die Informationen auf dieser Seite wurden nach bestem Wissen undGewissen von uns , und soweit möglich , vom Hersteller bezogen.Die Informationen werden im guten Glauben abgegeben, aber die Genauigkeit kann nichtgarantiert werden. Dementsprechend werden Sie keine Vertretung und Vertragsbedingungen darstellen.Wir empfehlen Ihnen, alle wichtigen Details zu überprüfen.

Zustand: gut (gebraucht), Baujahr: 2012, Funktionsfähigkeit: voll funktionsfähig, Schiess CNC Vertikaldrehmaschine mit C-Achse, Baujahr 1992, Retrofit 2012 CNC NUM 1060 FLEXIUM 2 Tische, Tischdurchmesser 2000 mm – max. Drehdurchmesser 2500 mm – max. Tischdrehzahl 201 U/min – Tischantriebsleistung 56 kW Belastung (inkl. Tisch) 16000 kg beweglicher Querbalken mit 12 Positionen: 50 mm Teilung Verfügbarer Raum unter Spindelnase min. 795 mm, max. 1345 mm RAM Z-Hub 1000 mm C-Achse 360.000 Positionen – Frässpindel max. Drehzahl 1600 U/min – Frässpindelleistung 22 kW – 2 Gänge Werkzeugmagazin: Drehwerkzeuge 20 Plätze – Fräswerkzeuge 35 Plätze 1 Fräskopf WIDAFLEX UTS80 1 Fräskopf ISO 50 Renishaw Messtaster (für Werkstücke) MP 60 Werkzeugvoreinstellungen – Übertragungsfunktion: G20 /G21 – KEIN starres Gewindeschneiden Späneförderer Fronttür: Teilöffnung M0 / VOLLE ÖFFNUNG Fsdpfsxpqm Rox Aafsft

Zustand: gebraucht, Baujahr: 2007, Raddurchmesser - max. 500 mm Hypoidverstellung ±70 mm Achskreuzwinkel 90 ° Distanz Y-Achse 150 - 350 mm Distanz Z-Achse 120 - 340 mm Drehzahlbereich - stufenlos 0 - 5000 U/min Drehmoment an der Spindel 57 Nm Konus 99,2 mm Einzugskraft - Werkzeugspannung 23000 N Bremsmoment max. 93 Nm Gesamtanschlußleistung 20 kVA Gesamtleistungsbedarf 15 kW Maschinengewicht ca. 6 t Raumbedarf ca. 2,35 x 2,24 x 2,5 m Arbeitsbereich: Tellerrad-Durchmesser max. - 500 mm Hypoidverstellung X (v) - ±70 mm Achsenwinkel - 90° Distanz Y-(H) Achse Tellerrad/Flansch Ritzelspindel - 150 ... 350 mm Distanz Z-(J) Achse Ritzel/Flansch Tellerradspindel - 120 ... 340 mm Ritzelspindelstock: Drehzahlbereich, stufenlos - 0 ... 5000 min-¹ Ffsdoukitxepfx Aafjt Drehmoment - 57 Nm bei n= 0 ... 1240 min-¹ Drehmoment - 54 Nm bei n= 1240 ... 5000 min-¹ Innenkonus(mit Adapter) - Ø99.2 mm (#39) Einzugskraft für Werkzeugspannung max. - 23000 N Tellerradspindelstock: Drehzahlbereich, stufenlos - 0 ... 3000 min-¹ Drehmoment - 95 Nm bei n= 0 ... 750 min-¹ Drehmoment - 93 ... 24 Nm bei n= 750 ... 3000 min-¹ Innenkonus(mit Adapter) - Ø99.2 mm (#39) / (Ø35.6 mm (#14)) Einzugskraft - Max. 23000 N Maximales Tellerrad-Bemsmoment - 93 Nm bis 3000 min-¹ Ritzeldrehzahl bei i = 1 : 4 Maximales Tellerrad-Bemsmoment - 93 Nm bis 1200 min-¹ Ritzeldrehzahl bei i = 1 : 1.6 Maximales Tellerrad-Bemsmoment - 59 Nm bis 1200 min-¹ Ritzeldrehzahl bei i = 1 : 1 Maximales Elektrizität: Gesamtanschlussleistung - 20 kVA (effektive Leistung Maschine) Spannung - 3 x 400V (andere auf Anfrage) Toleranz Spannung - ± 10% Frequenz 50 Hz (andere auf Anfrage)

Zustand: gut (gebraucht), Baujahr: 2000, Maschinen-/Fahrzeugnummer: 13639, Steuerung Heidenhain X-Weg 1.200 mm Y-Weg 800 mm Z-Weg 500 mm Hauptspindel: Drehzahl 16.000 U/min Antriebsleistung - Hauptspindel 17 kW Spindel Werkzeugaufnahme Typ HSK63 Spindeldurchmesser vorne. Lager 70 mm Aufgerüsteter Werkzeugwechsler Größe: 100 Schwenkbarer Rundtisch: Rundtischdurchmesser 800 mm Schwenkbereich A: -15 / + 97° drehbar C: 360° max. Tischbelastung ca. 1.000 kg max. Werkzeugdurchmesser 80 mm max. Werkzeugdurchgang bei freier Nachbarbox. 125 mm max. Werkzeuglänge 300 mm max. Werkzeuggewicht 8 kg Vorschübe: Eilgang ( X / Y / Z ) 30 m/min Fedpfjinh Rqsx Aafoft Gesamtleistungsbedarf 31 kVA Gewicht der Maschine 15 Tonnen Platzbedarf ca. 6,0 x 5,0 x 3,6 m sonstige Ausstattung - Dokumentation - Späneförderer - elektronische Wärmekompensation Y- + Z-Achse

Zustand: sehr gut (gebraucht), Baujahr: 2002, Funktionsfähigkeit: voll funktionsfähig, Drehlänge: 3.000 mm Drehdurchmesser über Planschlitten: 520 mm Verfahrweg X-Achse: 600 mm Verfahrweg Y-Achse: 150 mm Verfahrweg Z-Achse: 3.150 mm Drehdurchmesser 520 mm Drehlänge 3000 mm Steuerung SIN 840 D Siemens z-Achse 3150 mm Vorschub z- Achse 1 - 40.000 mm / min Eilgang Z-Achse 40,00 m/min x-Achse 600 mm Vorschub x-Achse 1 - 30.000 mm/min Eilgang X-Achse 30,00 m/min Hauptspindel S1 Spindeldrehzahlbereich 1 - 3.300 U/min Antriebsleistung bei 100 % Last 29,00 kW Spindelkopf DIN 55026 - Größe A11 Spindeldurchmesser im vorderen Lager 160 mm Spindelbohrung 115 mm C-Achse 360 x 0,001 ° Frässpindel S2 Werkzeugaufnahme Capto C6 Drehzahlbereich - stufenlos 1 - 6.000 U/min y-Achse -100 / +150 mm B - Achse -110 / +110 ° Werkzeugmagazin mit 100 Plätzen Gesamtleistungsbedarf 145 kW Gewicht der Maschine ca. 24 Z Ffedpfx Aajxpfd Dsfjt

Zustand: gut (gebraucht), Baujahr: 2009, Vorschublänge X-Achse: 6.000 mm, Vorschublänge Y-Achse: 3.000 mm, Vorschublänge Z-Achse: 1.500 mm, Steuerungsmodell: HAIDENNAIN, Werkstücklänge (max.): 6.000 mm, Werkstückbreite (max.): 2.500 mm, Tischbreite: 6.000 mm, Tischlänge: 2.500 mm, Portalfräsmaschine mit 5-Achsen-Kopf Fjdpovcqybofx Aafeft

Baujahr: 2020, Zustand: generalüberholt (gebraucht), 2 Stück Halbportalkrane für Hallenbetrieb erweiterbar zum Vollportalkran Spurweite ca. 8,5 m Hakenweg ca. 6,0 m Ffsdemdrt Sepfx Aafjt DEMAG Einschienen-Laufkatze Flursteuerung
