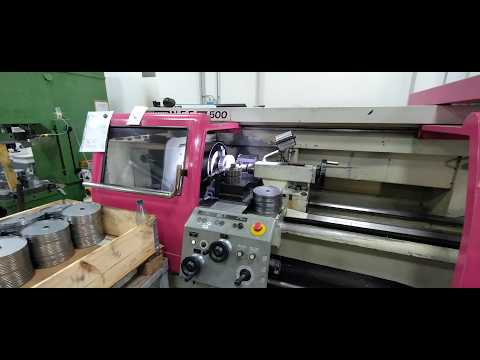

CNC Drehmaschine

GILDEMEISTER NEF 500 PLUS

Drehdurchmesser 500 mm
Drehlänge 1500 mm
Steuerung Manual Plus
Spindelbohrungsdurchmesser 70 mm
Drehzahlbereich 8 - 2800 U/min
Getriebestufen 3
Umlaufdurchmesser max. über Planschieber 290 mm
Spindelkopf DIN 55027 Gr 8
Werkzeughalter Typ C
Pinolenhub 180 mm
Maschinengewicht ca. 3,2 t
Abmessungen L x B x H 3,0 x 1,8 x 1,8 m
Beschreibung der Maschine:

Diese Maschine ist zum Drehen von Futter- und Wellenwerkstücken geeignet. Die
handelsüblichen Stahlsorten, Guss, Kupfer, Aluminium, Messing, Rotguss und
schneidbarer Kunststoff können auf dieser Maschine gedreht werden.

--> Konzept der N.E.F. plus

Die Maschine wird serienmäßig mit der nachfolgend beschriebenen Ausstattung
geliefert

- Zyklussteuerung
- AC-Hauptantrieb
- Kombischlitten mit AC-Antrieb und Bedienpult
- Reitstock verfahrbar mit Reitstockspanner, manuell geklemmt, mit
nachfolgender Zentrierspitze
- Kühlmittelzufuhr
- Späneschutzhauben, manuell betätigt
- Schutzhaube für Spannfutter
- Schnellwechsel-Werkzeughalter Hahn & Kolb Multifix C
- Reduzierring für Drehspindel

Zubehör gem. Bilder:
- 2 STK Lünetten
- diverse Spannbacken
- Hahn & Kolb Multifix Typ C
- diverse Drehstahlhalter
Chsdsub Amljpfx Abdoc

Technische Daten:

Arbeitsbereich:

- Umlaufdurchmesser über Bett: 500 mm
- Umlaufdurchmesser über dem Radialschieber: 285 mm
- Spannfutter-Ø 250 (315) mm
- Planschieber: 260 mm
- Abstand zwischen den Spitzen: 1000/1500 mm

Drehspindel:

- Spindelkopf DIN 55027: Größe 8
- Lochdurchmesser der Spindel: 70 mm
- Hohlkegel der Spindelnase: 80 metrisch
- Spindeldurchmesser im vorderen Lager
