GANTRY 5-ACHS BEARBEITUNGSZENTRUM
EDEL WERKZEUGMASCHINEN GMBH CYPORT 4030 RETROFIT 2025

Name: EDEL WERKZEUGMASCHINEN GMBH CYPORT 4030 RETROFIT 2025
Brand: EDEL WERKZEUGMASCHINEN GMBH
Availability: InStock

Baujahr

2025

Zustand

Gebraucht

Standort

Jülich

GANTRY 5-ACHS BEARBEITUNGSZENTRUM EDEL WERKZEUGMASCHINEN GMBH CYPORT 4030 RETROFIT 2025

EDEL WERKZEUGMASCHINEN GMBH CYPORT 4030 RETROFIT 2025

Karte zeigen

Daten zur Maschine

Maschinenbezeichnung:: GANTRY 5-ACHS BEARBEITUNGSZENTRUM

Hersteller:: EDEL WERKZEUGMASCHINEN GMBH

Modell:: CYPORT 4030 RETROFIT 2025

Baujahr:: 2025

Zustand:: generalüberholt (gebraucht)

Preis & Standort

Standort:: Steffensrott 1, 52428 Jülich, DE

Anrufen

Maschinenverkauf

Haben Sie Ihre Gebrauchtmaschine schon inseriert? Verkaufen Sie über Maschinensucher ohne Provision.
Mehr zum Maschinenverkauf

Technische Details

Verfahrweg X-Achse:: 4.000 mm

Verfahrweg Y-Achse:: 3.000 mm

Verfahrweg Z-Achse:: 1.200 mm

Eilgang X-Achse:: 20 m/min

Eilgang Y-Achse:: 20 m/min

Eilgang Z-Achse:: 15 m/min

Nennscheinleistung:: 32 kVA

Drehmoment:: 170 Nm

Steuerungshersteller:: Heindenhain

Steuerungsmodell:: iTNC 530

Werkstücklänge (max.):: 6.250 mm

Werkstückbreite (max.):: 3.300 mm

Werkstückhöhe (max.):: 1.400 mm

Werkstückdurchmesser (max.):: 1.400 mm

Werkstückgewicht (max.):: 50.000 kg

Gesamthöhe:: 5.350 mm

Gesamtlänge:: 7.210 mm

Gesamtbreite:: 5.310 mm

Tischbreite:: 3.300 mm

Tischhöhe:: 1.000 mm

Tischlänge:: 6.250 mm

Tischbelastung:: 50.000 kg

Gesamtgewicht:: 37.000 kg

Spindeldrehzahl (min.):: 1 U/min

Spindeldrehzahl (max.):: 12.000 U/min

Kühlmittelzufuhr:: 40 bar

Leistung des Spindelmotors:: 32 W

Anzahl der Spindeln:: 1

Anzahl der Steckplätze im Werkzeugmagazin:: 64

Werkzeugaufnahme:: 63 mm

Werkzeuglänge:: 300 mm

Werkzeugdurchmesser:: 130 mm

Werkzeuggewicht:: 8.000 g

Ausstattung:: Drehzahl stufenlos einstellbar

Details zum Angebot

Inserat-ID:: A20029790

Aktualisierung:: zuletzt am 30.09.2025

Beschreibung

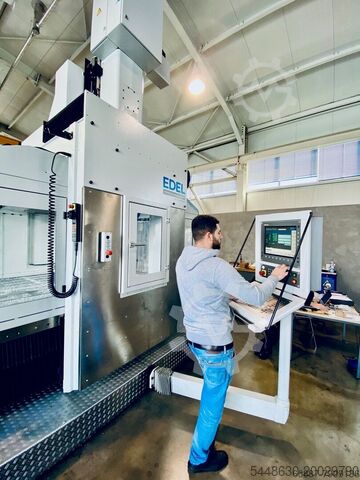

5-Achs-Bearbeitungszentrum in Gantry-Bauweise
EDEL CYPORT CP 4030 – Retrofit 2025
Crodpfjxdkm Tsx Abdoh
Portal-Allrounder mit 4 x 3 m Bearbeitungsfläche, komplett generalüberholt.

Highlights
5-Achs-Simultanbearbeitung mit 2-Achs-Gabelfräskopf (Direktantriebe)
Kraftvolle CYTEC-Frässpindel mit 12.000 U/min
Hochsteifes Doppelportal für beste Bearbeitungsergebnisse
Großer Arbeitsraum bei kompakter Aufstellfläche
Rundum-Zugang zum Arbeitsraum
Werkzeugmagazin mit 64 Plätzen

Verfahrwege (X/Y/Z): 4.000 / 3.000 / 1.200 mm
Portaldurchlass (Y/Z): 3.240 / 1.380 mm
Eilgang (X/Y/Z): 20 / 20 / 15 m/min
Vorschubkraft je Achse: 10.000 N

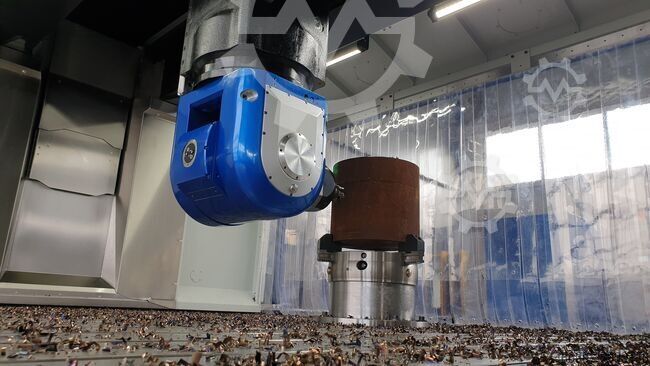

Fräskopf CYTEC M21
Schwenkbereich A-Achse: ±110°
Schwenkbereich C-Achse: ±360°

Spindel
Werkzeugaufnahme: HSK-A063
Drehzahl: 12.000 U/min
Leistung: 27/32 kW (100%/40% ED)
Drehmoment: 130/170 Nm (100%/40% ED)

Werkzeugmagazin
64 Plätze HSK-A063
max. Ø: 105/130 mm
max. Länge: 300 mm
max. Gewicht: 8 kg

Steuerung & Ausstattung
HEIDENHAIN iTNC 530, 5-Achsen-Bahnsteuerung, Funk-Handrad HR 410
Kühlmittelanlage: Tank 1.200 L, extern 20 bar, intern 40 bar, Papierbandfilter, Luft-/Kühlmittel-Umschaltung
Werkstückmesssystem: M&H Funkmesstaster
Dokumentation & CE-Zertifikat

Retrofit-Umfang
Neue Komponenten
Kugelgewindetriebe, Lagerungen, Führungsschuhe
Werkzeugwechsler, Lastausgleichszylinder, Schmierverteiler
Leitungen, Kabel, Schläuche, Faltenbälge, PVC-Lamellen
Safety Bumper, Sicherheitsscheiben, Elektrik (Schalter, Relais, Schütze)
Lackierung

Generalüberholt
A-/C-Achse, Motorspindel, Antriebsmotoren
Hydraulikaggregat & Ventile, komplette Pneumatik
(alle Verschleißteile ersetzt, Qualität wie Neuteil)

Aufgearbeitet
Maschinentisch, Schieber/Z-Ram, Laufwagen (X, Y, U), Y-Träger
Energieketten, Kabelschlepps, Kühlmittelanlage, Zentralschmierung, Blechverkleidung

Alle Strukturbauteile geprüft, sandgestrahlt, geschabt, vermessen und neu lackiert, Genauigkeit wie bei einer Neumaschine.
