Abkantpresse

Bystronic Xpert 320/4100

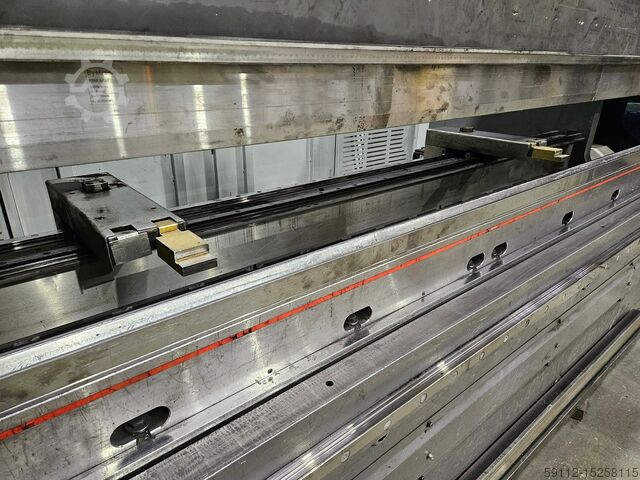

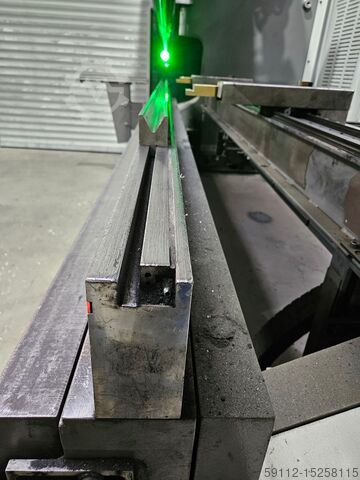

Zustand: sehr gut (gebraucht), Funktionsfähigkeit: voll funktionsfähig, Baujahr: 2012, Steuerungsart: CNC-Steuerung, Automatisierungsgrad: Automatisch, Betätigungsart: hydraulisch, Steuerungshersteller: Bystronic, Steuerungsmodell: MMC, Biegekraft (max.): 320 t, Gesamtgewicht: 22.200 kg, Ausstattung: CE-Kennzeichnung, Fingerschutz, Fuß-Fernbedienung, Notausschalter, Oberwerkzeug, Sicherheitslichtschranke, Unterwerkzeug, 1 gebrauchte Bystronic Xpert 320-Tonnen-CNC-Abkantpresse, 4 Meter, hydraulische Industrie-Abkantpresse mit vertikalem Hub, zu verkaufen. Die Bystronic Xpert 320 x 4100 (Baujahr 2012) ist eine leistungsstarke, schwere Industrie-CNC-Hydraulik-Abkantpresse, die für hochpräzises Metallbiegen entwickelt wurde. Die Xpert-Serie zeichnet sich durch ihr wegweisendes, dynamisches Kronensystem und aktive Biegekompensationssysteme aus und wird für die Bearbeitung großer, komplexer Geometrien und schwerer Blechkonstruktionen mit engen Toleranzen sehr geschätzt. Wesentliche technische Daten • Presskraft: 3200 kN (320 metrische Tonnen) • Biegelänge: 4100 mm (161,4 Zoll) – 4 Meter • Abstand zwischen den Ständern: 3750 mm (bietet ausreichend Platz für große Werkstücke) • Standard-Hublänge: 265 mm • Arbeitshöhe / Ausladung: 400 mm Baujahr: 2012 Modell: Xpert 320x4100 Standardkonfiguration und -ausstattung Gusdpfo Ah Tq Tjx Agmji • ByVision MMC-Biegesteuerung • Achsenkonfiguration: Insgesamt 6 Achsen, 4 Achsen im Rückanschlag – Mehrachsen-System (6 Achsen, Ansteuerung von Y1, Y2, X, R, Z1, Z2) • Dynamisches Kronensystem: Integriertes hydraulisches Kronensystem, das sich während des Hubs in Echtzeit anpasst, um über die gesamte Länge von 4,1 Metern präzise, perfekt lineare Winkel ohne manuelle Unterlegkeile zu erzielen. • Werkzeugspannsystem: Ausgestattet mit einer schnell agierenden, hydraulischen, automatischen Werkzeugspannvorrichtung für den oberen Werkzeughalter. • Fundament: Keine Grube erforderlich, freistehend, keine spezielle Grubeninstallation erforderlich, steht vollständig auf einem Standard-Industrieboden.

Zustand: gut (gebraucht), Wir bieten unterschiedliche Werkzeuge für Abkantpressen, fast ausschliesslich der Marke Trumpf an : OW / OWZ: Oberwerkzeug (Stempel), Top Tool UW / UWZ: Unterwerkzeug (Matrize/Prisma), Bottom Tool/Die Details, Preise und Auslegung: ÜBERSICHT DER EINZELNEN SETS (Radius / Winkel / Zusammensetzung): 1. Oberwerkzeug (Stempel) – OW 210/S (R1 / h-240 / 28°) Set-Zusammensetzung: 3Stk x 500 mm, 8Stk x 300 mm, 2Stk x 250 mm, 4Stk x 200 mm, 1Stk x 170 mm, 1Stk x 140 mm, 1Stk x 110 mm, 3Stk x 100 mm, 2Stk x 100R mm, 2Stk x 100L mm, 1Stk x 75 mm, 2Stk x 50 mm, 1Stk x 45 mm, 1Stk x 40 mm, 2Stk x 35 mm, 2Stk x 30 mm, 2Stk x 25 mm. Gesamtlänge des Sets: 6,760 m Preis pro Meter: 1 069 EUR Gesamtpreis des Sets: 7 226 EUR 3. Unterwerkzeug (Matrize) – EV 004 - W12 (R1 / h-150 / 30°) Set-Zusammensetzung: 5Stk x 500 mm, 1Stk x 200 mm, 1Stk x 180 mm, 3Stk x 100 mm, 1Stk x 55 mm, 1Stk x 50 mm, 1Stk x 45 mm, 1Stk x 40 mm, 1Stk x 35 mm, 1Stk x 30 mm, 2Stk x 25 mm. Gesamtlänge des Sets: 3,485 m Preis pro Meter: 802 EUR Gesamtpreis des Sets: 2 794 EUR 4. Oberwerkzeug (Stempel) – OW 202 K (R1 / h-120 / 28°) Set-Zusammensetzung: 6Stk x 500 mm, 1Stk x 300 mm, 1Stk x 200 mm, 1Stk x 100 mm, 1Stk x 100R mm, 1Stk x 100L mm, 1Stk x 50 mm, 1Stk x 45 mm, 1Stk x 40 mm, 1Stk x 35 mm, 1Stk x 30 mm, 2Stk x 25 mm. Gesamtlänge des Sets: 4,050 m Preis pro Meter: 735 EUR Gsdpfezrw A Rex Agmjui Gesamtpreis des Sets: 2 976 EUR 7. Oberwerkzeug (Stempel) – OW 280/K (R0,5 / h-140 / 80°) Set-Zusammensetzung: 1Stk x 500 mm, 1Stk x 300 mm, 1Stk x 100R mm, 1Stk x 100L mm, 1Stk x 100 mm, 1Stk x 50 mm, 1Stk x 45 mm, 1Stk x 40 mm, 1Stk x 35 mm, 1Stk x 30 mm, 2Stk x 25 mm. Gesamtlänge des Sets: 1,350 m Preis pro Meter: 735 EUR Gesamtpreis des Sets: 992 EUR 8. Unterwerkzeug (Matrize) – EV 005 W16 (R1,6 / h-150 / 30°) Set-Zusammensetzung: 6Stk x 500 mm, 1Stk x 300 mm, 3Stk x 100 mm, 1Stk x 50 mm, 1Stk x 45 mm, 1Stk x 40 mm, 1Stk x 35 mm, 1Stk x 30 mm, 2Stk x 25 mm, 1Stk x 200 mm. Gesamtlänge des Sets: 4,050 m Preis pro Meter: 802 EUR Gesamtpreis des Sets: 3 247 EUR 9. Unterwerkzeug (Matrize) – EV 006 W 20 (R2 / h-150 / 30°) Set-Zusammensetzung: 6Stk x 500 mm, 2Stk x 300 mm, 1Stk x 200 mm, 3Stk x 100 mm, 1Stk x 50 mm, 1Stk x 45 mm, 1Stk x 40 mm, 1Stk x 35 mm, 1Stk x 30 mm, 2Stk x 25 mm. Gesamtlänge des Sets: 4,350 m Preis pro Meter: 802 EUR Gesamtpreis des Sets: 3 487 EUR Fragen Sie gerne nach Ihren Individualpreis für das ganze Werkzeugpaket!

Zustand: einsatzbereit (gebraucht), Funktionsfähigkeit: voll funktionsfähig, Baujahr: 2008, Betriebsstunden: 42.663 h, Steuerungsmodell: MMC PLC, Biegekraft (max.): 320 t, Arbeitsbreite: 4.100 mm, Hub: 265 mm, Ausladung: 400 mm, TECHNISCHE DETAILS Druck: 320 t Abkantlänge: 4.100 mm Gusdpfx Agox I Hzwemei Verfahrweg X-Achse: 600 mm Verfahrweg R-Achse: 250 mm Verfahrweg Z-Achse: 2.900 mm Hub: 265 mm Ausladung: 400 mm Durchgang zwischen den Ständern: 3.750 mm Einbauhöhe: 550 mm Tischbreite: 60 mm MASCHINEN-DETAILS gesteuerte Achsen: Y1, Y2, X, R, Z1, Z2 Steuerung: MMC PLC Ölinhalt: 600 l Abmessungen & Gewicht Abmessung (L x B x H): 5.000 x 2.300 x 4.020 mm Gewicht: 29.000 kg Betriebsstunden: 42.663 h AUSSTATTUNG hydr. Bombierung seitliche Schutzgitter Schutzgitter hinter der Maschine Lichtschranke FIESSLER Hinweis: Die Maschine wird ohne Werkzeuge verkauft.

Zustand: gut (gebraucht), Funktionsfähigkeit: voll funktionsfähig, Baujahr: 2015, Vierwalzen – Rundbiegemaschine Fab. FACCIN Typ. 4HEL 2122 Bj. 2015 Technische Daten Fabrikat: FACCIN Typ: 4HEL 2122 Baujahr: 2015 Arbeitsbreite: 2050 mm Walzengeometrie: Linearführungen Durchmesser der oberen Walze: 225 mm Durchmesser der unteren Walze: 210 mm Durchmesser der Seitenwalzen: 165 mm Biegekraft gegen die Oberwalze 100 t Leistung 9 kW Abmessungen: ca. L 3,50 x B 1,20 x H 1,10 m Gewicht: ca. 4,2 t Leistungen Walzleistung (volle Arbeitsbreite) mm 12 Anbiegeleistung (volle Arbeitsbreite) mm 8 ab Rohrdurchmesser mm 1.125 bei Materialstreckgrenze N/mm2 260 Walzleistung (volle Arbeitsbreite) mm 8 Anbiegeleistung (volle Arbeitsbreite) mm 6 ab Rohrdurchmesser mm 295 bei Materialstreckgrenze N/mm2 260 Walzleistung (volle Arbeitsbreite) mm 8 Anbiegeleistung (volle Arbeitsbreite) mm 6 ab Rohrdurchmesser mm 1.125 bei Materialstreckgrenze N/mm2 360 Walzleistung (volle Arbeitsbreite) mm 6,5 Anbiegeleistung (volle Arbeitsbreite) mm 5 ab Rohrdurchmesser mm 295 Gusdjzguumjpfx Agmoi bei Materialstreckgrenze N/mm2 360 Walzleistung (halbe Arbeitsbreite) mm 15 Anbiegeleistung (halbe Arbeitsbreite) mm 10 ab Rohrdurchmesser mm 1.125 bei Materialstreckgrenze N/mm2 260 Ausstattung - Doppeltes lineares Führungssystem für die Walzenbewegung - Extrem Breite Lagerblöcke; - MCS Doppellagersystem für die Walzendrehbewegung; - Extra schweres, doppelt angeschlagenes Klapplager; - Elektronisches Parallelitätssystem EPS; - Gehärtete Walzen für hohen Verschleissschutz und reduzierten Blechbeschädigungen - Alle Walzen poliert nach Wärmebehandlung; - SIEMENS S7 SPS Touch Steuerung; - Sicherheitsreißleine mit Not Aus und CE Zertifizierung; - Wasserkühler für die Hydraulikeinheit Alle Angaben ohne Gewähr. Eine Vorführung unter Strom ist jederzeit in unserer Ausstellungshalle möglich.

Zustand: sehr gut (gebraucht), Baujahr: 2017, Tischbelastung: 200 kg, Tischlänge: 650 mm, Gesamtgewicht: 240 kg, Tischhöhe: 400 mm, Horizontale Traglast: 200 kg Vertikale Traglast: 100 kg Drehmoment: 407 Nm Laufspiel: 0,025 mm Übersetzungsverhältnis: 72:1 Teilungsverhältnis: 2:1 Godpfx Ageyu Nb Eemsui Inkl. Reitstock MK 4 Inkl. Antrieb Inkl. Kabel Tischdurchmesser Ø: 315mm Tischbelastung: 200 Rotation B-Achse: 0.001° Drehschnellheid B-Achse:4500Omw/min. Länge: 650mm Breite: 250mm Höhe: 400mm Gewicht: 240kg

Zustand: gut (gebraucht), Baujahr: 2011, Betriebsstunden: 19.000 h, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 880 mm, Verfahrweg Y-Achse: 630 mm, Verfahrweg Z-Achse: 635 mm, Spindeldrehzahl (max.): 12.000 U/min, Betriebsstunden der Spindel: 19.000 h, Spindelnase: HSK 63, Anzahl der Steckplätze im Werkzeugmagazin: 32, Ausstattung: Dokumentation/Handbuch, Späneförderer, Maschine wird ab 10.2026 verfügbar! Gsdpszx Ur Nsfx Agmsui

Zustand: gebraucht, Baujahr: 2013, Raddurchmesser - max. 260 mm Radbreite 320 mm Modul - max. 4,5 Godpex R U Hgofx Agmoui Modul - min. 0,5 Steuerung SIN 840D Schrägungswinkel - max. +/- 45 ° Gesamtleistungsbedarf 68 kW Maschinengewicht ca. 15,50 t Raumbedarf ca. 3,25 x 3,25 x 3,30 m Feuerlöschsystem Siemens Sinorix TM Knoll Filteranlage VL1500/8000 Bj.2017 Ölnebelabscheider 3NINE NINA 1200 Wekal Ladezelle Schleifscheiben

Zustand: gebraucht, Baujahr: 1999, Druck 180 t Abkantlänge 3100 mm Ständerweite 2550 mm Ausladung 310 mm Hub 200 mm Zustellgeschwindigkeit 80.0 mm/sec Arbeitsgeschwindigkeit 10.0 mm/sec Rückzugsgeschwindigkeit 58.0 mm/sec Einbauhöhe 385 mm Tischbreite 240 mm Arbeitshöhe 885 / 1050 mm Ölinhalt 180 ltr. Gesamtleistungsbedarf 15.0 kW Maschinengewicht ca. 9850 kg. Abmessung L-B-H 4200 x 1750 x 2450 mm aus einer Instandhaltungswerkstatt gepflegter Zustand (!!) - im überprüften Zustand - Maschinenvideo - ?v=o_t9BBMsNNs Gusdpoxab Erofx Agmoi Ausstattung: - einfache, konventionelle elektro-hydraulische Abkantpresse * mit Torsionswelle für Parallelität der Oberwange - elektrischer Hinteranschlag, mit Kugelumlaufspindeln (X Achse) * mit 4x manuell verstellbaren Anschlagfinger * Feineinstellung über Handrad vorne, mit analoger Positionsanzeige - elekro-motorische Verstellung der Eintauchtiefe (Y1+Y2 Achse) * mit digitaler Positionsanzeige - schwenkbare Bedienung, Anbauseite links - 1x Satz Oberwerkzeug - 1x drehbarer MULTI V Universalmatrizenblock 125x125 mm - 2x vordere / verschiebbare Auflegearme - 1x freibewegliche 2Hand-Fußbedienung - Bedienungsanleitung (PDF)

Zustand: neu, Blechbreite 2070 mm Blechstärke 10 mm Anbiegung 8 mm Gesamtleistungsbedarf 7 kW Maschinengewicht ca. 5 t Raumbedarf ca. 4050 x 1470 x 1550 mm – 4 Rollen – Kapazität 2070 x 10 – Biegekapazität 2070 x 8 – Gehärtete Rollen – Durchmesser über Rolle 220 mm – Durchmesser unter der Rolle 220 mm – Seitenwalzendurchmesser 180 mm – Hydraulisch – Digitale Anzeige für die linke Rollenbewegung – Digitale Anzeige für die Bewegung der mittleren unteren Rolle – Digitale Anzeige für die rechte Walzenbewegung – Die Oberwalze ist hydraulisch ausklappbar Gjdpfxjvn U H As Agmsui – Stahlkonstruktion ST-52 – Hydraulisches Drop-End für einfache Rollenpositionierung – Hydraulisches Auf- und Abbewegungssystem mit Mittel- und Seitenrollen – Hydraulisches Ausgleichssystem – Überlastschutz – Dokumentation – 400V

Zustand: gebraucht, Baujahr: 2014, Werkstückgewicht (max.): 25.000 kg, Gesamtlänge: 10.000 mm, Gesamthöhe: 6.000 mm, Gesamtbreite: 10.000 mm, Gesamtgewicht: 60.000 kg, DÖRRIES SCHARMANN VCE 3000 / 280 CNC Vertikaldrehmaschine Godpezmkzpjfx Agmeui Modernisierung: im Rahmen des Retrofits im Jahr 2014 auf Siemens SINUMERIK 840D SL Arbeitsbereich Tischdurchmesser: 2.800 mm Max. Umlaufdurchmesser / Drehdurchmesser: 3.000 mm Max. Tischbelastung: 25.000 kg Max. Drehhöhe: ca. 2.100 mm Verfahrweg X-Achse: ±1.550 mm Verfahrweg Z-Achse / RAM-Hub: 1.500 mm Hauptantrieb und Spindeln Hauptantrieb: Siemens-Hauptmotor Antriebsleistung: 130 kW Max. Spindeldrehzahl: 4.500 min⁻¹ Betriebsart: S6, 40 % Ausstattung: 2 vertikale Spindeln Werkzeugwechsler und Peripherie o    2 automatische Werkzeugwechsler o    Kühlschmierstoffanlage o    Späneförderer o    Ölnebelabsaugung o    2 separate Hydraulikaggregate Betriebsstunden: ca. 12.571 Stunden laut mechanischem Betriebsstundenzähler Bauteilgewicht max.: 25.000 kg Umlaufdurchmesser: 3.000 mm Drehhöhe max.: 2.100 mm Gewicht ca.: 60.000 kg Abmessungen (LxBxH) ca.: 10000 x 10000 x 6000 mm Tischdurchmesser: 2.800 mm Steuerung: Siemens SINUMERIK 840D SL Baujahr: 2.014 Zustand: gut Zahlungsbedingungen: 100% Vorauskasse vor Abholung Lieferbedingungen: EXW ab Werk unter Strom: Nein
