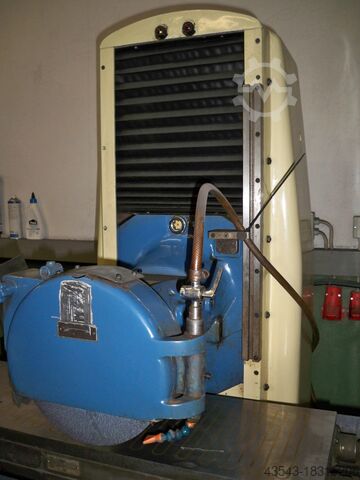

Flachschleifmaschinen Blohm HFS 9 1955

Blohm HFS 9

Zustand: gebraucht, Schleiflänge ca. 900 mm Iisdpfsvr S Thex Af Sei Breite ca. 350 mm Längs und Quer mit Vorschub Höhenverstellung ca. 350 mm Manuell Schleifscheiben 300 mm.

Zustand: gut (gebraucht), Aufbohrer, Spiralbohrer, Bohrer -Hersteller: Gühring / Maysso / Titexplus, Spiralbohrer 7 Stück Ø 29 - 48 mm Ijdpfx Aforqin Hj Seii -Typ: Zweischneider, Aufnahmen MK4 -Größe/Stückzahl: siehe Foto Stückliste -Preis/Abgabe: komplett -auf Anfrage: verschiedene Größen/Stückzahlen aus weiterem Lagerbestand lieferbar -Transportabmessung: 340/290/H45 mm -Gewicht: 12,1 kg

Zustand: gebraucht, Flachschleifmaschine BLOHM Typ HFS 6 Fabr. Nr.: 10493 Baujahr 1973 Elektro Magnetspannplatte 600 x 300 mm Schleiflänge 600 mm Schleifbreite 400 mm Tisch Längsbewegung max. 650 mm Querbewegung 350 mm Abstand Spindelmitte - Tischfläche max. 600 mm Abstand Spindelmitte - Magnetplatte max. 517 mm Aufspannfläche Tisch 1020 x 300 mm Schleifscheibendurchmesser 300 mm Schleifscheibenbreite 50 mm Schleifscheibenbohrung 76 mm Tisch-Längsvorschub 2-30 m/min stufenlos Tisch-Quervorschub 2-65 mm stufenlos elektrisch Quereilgang 3 m/min Senkrechtvorschub 0,001 - 0,020 mm pro Zustell-Impuls Senkrechteilgang 0,250 m/min Schleifscheibendrehzahl 1400 / 2800 U/min. Motorleistung Hydraulikpumpe 2,2 kW Motorleistung Schleifspindel 5 / 6 kW Netzanschluß 380 Volt, 50 Hz. Gesamtleistung 11 kW - automatische Tiefenzustellung - hydraulische Tischlängsbewegung - Schleifscheibenabrichtgerät auf dem Spindelstock - Elektromagnetplatte Bauhöhe 83 mm - Kühlmittelanlage nebenstehend, mit Magnetfilter im Filtergehäuse - Schleifspindel-Umlaufschmierung - nebenstehender Schaltschrank (800 x 500 mm) - schwenkbares Bedienpult - Betriebsanleitung und Ersatzteilhandbuch Platzbedarf L x B x H 3000 x 2200 x 2100 mm Gewicht Flachschleifmaschine 3000 kg Gewicht Schaltschrank 200 kg Iisdjd Hbafopfx Af Sji guter Zustand

Zustand: gebraucht, Baujahr: 2003, Raddurchmesser - max. 275 mm Radbreite 58 mm Modul - max. 13 Modul - min. 2 Steuerung SINUMERIK 840 D Zähnezahl min/max 5 - 200 Übersetzungsverhältnis max. 10:1 Fräser Durchmesser max. 228 mm x-Achse 25 - 350 mm Iiodpfx Afovxwuke Sji y-Achse +/- 175 mm z-Achse 125 - 600 mm b-Achse -5 / +90 ° Gesamtleistungsbedarf 75 kW Maschinengewicht ca. 11,7 t Raumbedarf ca. 12,5 x 3,0 x 3,0 m Ausgerüstet für das Trockenfräsen Drückentgrater Entgrateinrichtung mit angetriebener Bürste Magnetischer Späneförderer integriert Promot Cellmaster Patronen-Impulsfilteranlage

Zustand: gut (gebraucht), Menge ca. 103 STK Diverse Wälzstoßwerkzeuge (ca. 103 STK) in unterschiedliche Größen und Module Iiedpfx Afjw Ny Tbe Soi an: - Scheibenschneidräder mit und ohne Treppenschliff - Glockenschneidräder mit und ohne Treppenschliff - Schaftschneidräder Der Hersteller Lorenz/Liebherr/PWS/Deltal usw.

Zustand: einsatzbereit (gebraucht), Baujahr: 2003, Funktionsfähigkeit: voll funktionsfähig, CNC-Gewinde-, Zahnrad- und Profilwalzmaschine Modell ROLLEX 1 Isdev Uxq Sepfx Af Seii Unterbau: Der Unterbau der Gewinde- und Profilwalzmaschine besteht aus verschweißten Stahlprofilen, die teilweise mit Blech verkleidet sind. Im vorderen Bereich des Unterbaus befindet sich der Raum für den Prozess- Schmiermittelbehälter. Hauptantrieb: Der Hauptantrieb hat die Aufgabe, die für das Verzahnungswalzen erforderliche Drehbewegung der Walzwerkzeuge zu erzeugen. Der Antriebsmotor ist mit dem Cyclo Drive Getriebe an der Grundplatte der Walzspindellagerung angeflanscht. Die Drehbewegung wird über die Schmidt-Kupplung auf die Walzspindel übertragen. Die Maschine arbeitet in einem Drehzahlbereich von 0 bis 30 U/min, wobei dieser Bereich noch einmal unterteilt ist in 0 bis 20 U/min für Dauerbetrieb ( S1 und 20 bis 30 U/min für Aussetzbetrieb S4). Durch einen Frequenzumrichter ist die Drehzahl stufenlos regelbar. Marke PROFIROLL Typ ROLLEX 1 Baujahr 2003 Steuerung, Marke, Typ Siemens, Sinumerik, 840D Motorleistung (kW)18kW Elektrischer anschluss 400V Walzbereich: Max. walzbarer Werkstückdurchmesser: 40 mm Walzschlittenhub: 2 x 80 mm Min. / max. Achsabstand der Walzspindeln: 160 / 320 mm Walzspindelhöhe über dem Maschinenbett: 160 mm Max. Werkzeugdurchmesser: 250 mm Aufnahmedurchmesser der Walzspindeln: 120 mm Aufnahmelänge der Walzspindeln: 80 mm Kraft & Antrieb Max. Walzkraft: 100 kN Walzspindeldrehzahl, stufenlos 0-30 min Motoren Walzspindelantrieb: 2 x 13 NM Hydraulik 50 Hz: 5,5 kW Prozess-Schmierung 50 Hz: 0,1 kW Zentralschmierung 50 Hz: 0,06 kW Temperaturbereich: +5-+40 Stromart/Frequenz: 3N/50Hz Nennspannung: 400 V Steuerspannung: 24 V Hilfsspannung: 24V/230V Anschlußwert: 18 kW Nennstrom der Maschine: 39 A

Zustand: einsatzbereit (gebraucht), Technische Daten Hersteller MODUL Modell ZFTKK 500/2 W Zustand: Gebraucht Artikelnummer DCN1696 Neigung der Wälzfrässpindel 0....8 Grad Stufenwälzfräser-Spindeldrehzahl 45-224 U/min Max. bearbeitbarer Durchmesser 540 mm Maximales Modul 16 Max. Zahnband 78 mm Gamma-Nr. Zähne 6....100 Maschinengewicht 12000 Kg Beschreibung Iodpfxev Rpq Ij Af Ssii Komplett mit: Schrupp- und Schlichtmaschine mit Wälzfräserkopf Teilungsgetriebe Kaliber Bedienungsanleitungen und Schaltpläne

Zustand: sehr gut (gebraucht), Baujahr: 2003, Steuerung Siemens 840D Iiodowv Hq Ispfx Af Ssi Drehdurchmesser 254 mm Drehlänge 500 mm Futterdurchmesser 210 mm Drehlänge 410 mm Drehzahl 4.500 min-1 8-fach Revolver Späneförderer

Zustand: einsatzbereit (gebraucht), Baujahr: 1980, Gleason Hypoidfräser-Schärfgerät 13A -1 Stück Fräsdurchmesser 89-500 mm Abmessungen der Schleifscheibe 305x19x102 mm Vorschub 0,05-0,18 mm Antriebsmotor der Schleifscheibe - 1800 U/min (60 Hz) - 1500 U/min (50 Hz) Stellfläche 1240x2310 mm Höhe 1422 mm Gewicht der Maschine 4083 kg Iiedpfxer Elpvs Af Ssi Gleason 19 Revacicle-Fräserprüfmaschine - 1 Stück

Baujahr: 1975, Zustand: gebraucht, Raddurchmesser - max. 280 mm Zähnezahl - max. 100 Modul - max. 6 Modul - min. 1 Gesamtleistungsbedarf 6 kW Maschinengewicht ca. 2500 kg Raumbedarf ca. m H U R T H Automatische Zahnkanten-Fräsmaschine für den universellen Einsatz zum Entgraten und Abdachen von Zahnrädern Type ZK 7 - Baujahr 1975 Ser.-Nr. 26 000 _____ Max. Werkstück-? ca. 280 mm Werkstück-Länge ca. 200 mm Modulbereich bei Entgratung 1-6 Modul bei Schalterleichterung 1-4 Modul Iedpfx Aot Hw Dkof Soii Werkstück-Zähnezahl 6 - 100 Werkstückspindel-Bohrung 102 mm Werkstückkopf-Verstellung horizontal ca. 340 mm Höhenverstellung des Frässchlittens 180 mm Schwenkbarkeit des Frässchlittens 105 ° Querverstellung des Frässchlittens ca. 300 mm Fräser – Drehzahlen 250-2.800 U/Min. Fräser- Hubzahlen 30 – 210 Min. Fräser-Hub einstellbar 6 - 12 mm Frässpindelaufnahme 40 SK Gesamtantrieb ca. 6 kW-380 V-50 Hz * Gewicht ca. 2.500 kg Zubehör / Sonderausstattung: • Elektrische Werkstückspanneinrichtung mit Spannzangeneinrichtung, Einrichtung für Spreitzdorne, und normale Werkstückaufnahme, sehr viel Spannmittel vorhanden. Fußschalter für die Spannauslösung. • Mechanische Teileinrichtung für die Zähnezahl mit ca. 20 verschiedenen Teilscheiben, • Am Werkstückkopf ist ein verstellbares Zahnlücken-Einmittungsgerät montiert • Am Werkzeugkopf ist eine mechanische Spannzangenaufnahme verbaut für verschiedene Fräser-Ø und Fräserarten ( Form-/Stirn-/ Glockenfräser, etc. ) ca. 50 verschiedene gebrauchte und neue Fräser aller Art vorhanden. • Hydraulischer Arbeitshub der Werkzeugspindel in Richtung Werkstück mit angebautem Hydraulik-Aggregat. • Werkstückzählwerk Zustand : gut – vorführbereit, wegen dem reichhaltigen Zubehör sehr interessant. Lieferung : ab Lager - wie besichtigt * Zahlung : rein netto –nach Rechnungserhalt Wir bitten um Ihren Auftrag. Es stehen noch weitere ca. 100 verschiedene Verzahnungsmaschinen am Lager zur Auswahl. Bitte fragen Sie bei uns an.
