Mehrfach kombinierte Maschine

WINTER K5 410-2540

Maße (Länge/Breite/Höhe) 2540x2900x850 mm
Gewicht 1200 kg
Gesamtleistungsbedarf 5,5 kw
5-fach Kombimaschine K5 410-2540

Säge-Fräse-Abricht-Dickte-Langloch

Abichthobel:
- Arbeitsbreite max. 410 mm
- Gesamttischlänge 1800 mm
- max. Spanabnahme 5 mm
- Abmessung Abrichtanschlag 1100 x 155 mm
- Abrichtanschlag 90°-45° schwenkbar

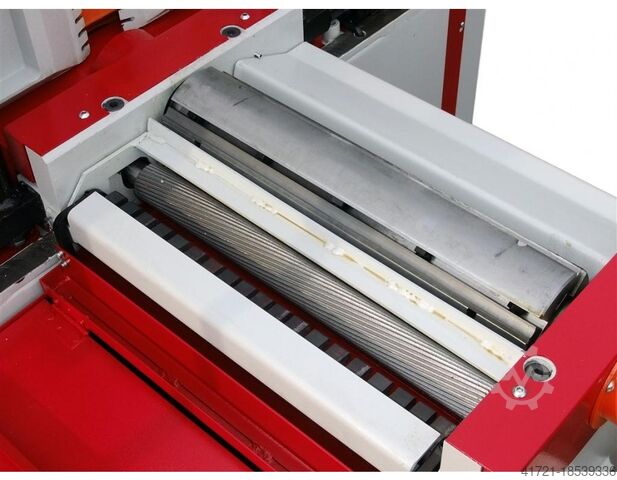

- Sicherheitsmesserwelle mit Wendehobelmesser Ø 100 mm, Z 4
- Drehzahl 4500 U/min.
Lrsdpsvz E Ikjfx Angsk
- Motor Abrichte und Dickte 4,0 kW / 400 V

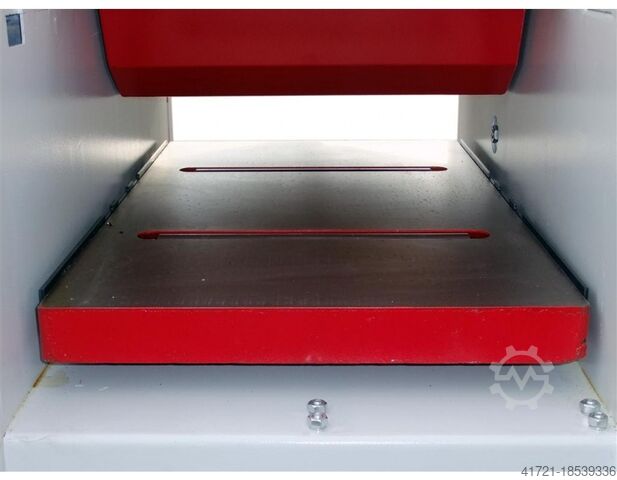

Dickenhobel:
- Arbeitsbreite max. 405 mm
- Länge des Dickentisch 700 mm
- max. Spanabnahme 4 mm
- min. / max. Durchlasshöhe 4 / 225 mm
- Vorschubgeschwindigkeit 6 m/min.
- Absaugstutzen Ø 120 mm

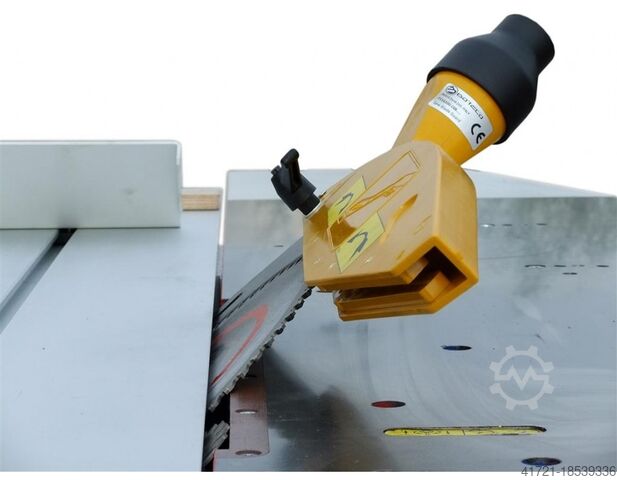

Kreissäge:
- max. Schnittlänge 2540 mm
- max. Schnittbreite 1100 mm
- max. Schnitthöhe 90° 103 mm
- max. Schnitthöhe 45° 72 mm
- min. / max. Sägeblattdurchmesser Ø 250 / Ø 315 mm
- Drehzahl 4000 U/min.

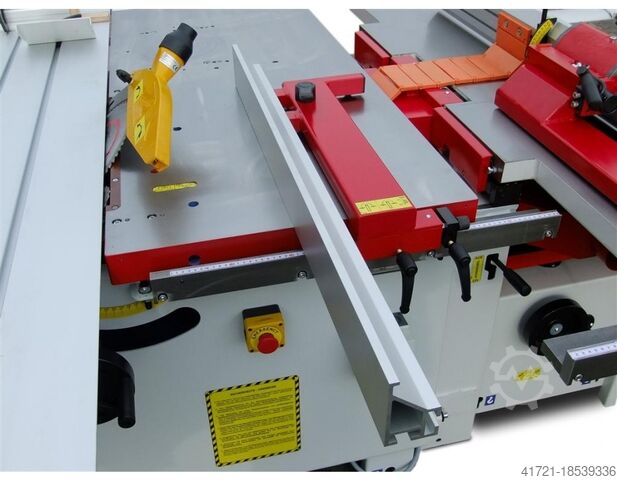

- Länge Parallelanschlag 1100 mm mit Feineinstellung
- Sägeblatt schwenkbar 90° - 45°
- Motor 4,0 kW / 400 V
- Absaugstutzen Ø 120 mm
- Vorritzaggregat 0,75 kW, Drehzahl 8000 U/min.
- Vorritzsägeblatt Durchmesser 120 mm
- stabiler Ausleger mit Winkelverstellbarem Teleskoplineal ausziehbar bis 3500 mm mit 2 Klappanschlägen
- Schiebetisch mit Prismenführung, Breite 350 mm

Fräse:
- Spindeldurchmesser Ø 30 mm
- Spindel schwenkbar 90° - 45° nach hinten
- Frässpindelverstellung 175 mm
- Aufspannhöhe Fräsdorn 125 mm
- Rechs-Linkslauf
- max. Werkzeugdurchmesser Ø 300 mm
- austauschbare Frässpindel MK 4
- Abstand Frässpindel bis Vorderkante Tisch 550 mm
- Tischöffnung Ø 260 mm
- max. Werkzeug Ø unter Tisch 250 mm
- Motor polumschaltbar 4,5 / 5,5 kW / 400 V
- Drehzahlen 3000/4000/5000/6000/8000/10000 U/min.
- Fräsanschlag mit Integral Anschlaglineal 500 mm
- Absaugstutzen 2 x 120 mm

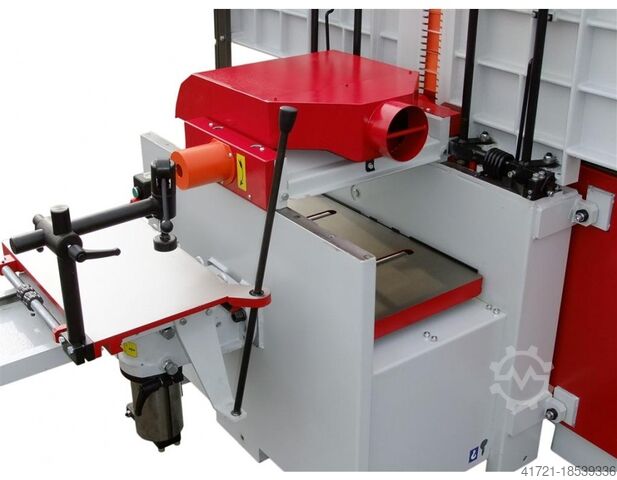

Langlochbohreinrichtung:
- Westcott Bohrfutter 0 - 16 mm
- Abmessungen Arbeitstisch 250 x 370 mm
- Längsbewegung 160 mm
- Querbewegung 160 mm
- Höhenverstellung max. 120 mm

- Abmessungen L=2540, B=2900, H=850 mm
- Gewicht 1200 kg
