Plattensäge
Schelling FH 6 430

Name: Schelling FH 6 430
Brand: Schelling
Price: 70000 EUR
Availability: InStock

Festpreis zzgl. MwSt.

70.000 €

Baujahr

2011

Zustand

Gebraucht

Standort

Åkervägen 18, 696 32 Askersund, Sweden Schweden

Karte zeigen

Daten zur Maschine

Maschinenbezeichnung:: Plattensäge

Hersteller:: Schelling

Modell:: FH 6 430

Maschinennummer:: 2212.287

Baujahr:: 2011

Zustand:: gut (gebraucht)

Preis & Standort

Festpreis zzgl. MwSt.

70.000 €

Standort:: Åkervägen 18, 69632 Askersund, SE

Anrufen

Maschinenverkauf

Neue Maschine gefunden? Jetzt die alte zu Geld machen. Erzielen Sie über Maschinensucher den Bestpreis.
Mehr zum Maschinenverkauf

Details zum Angebot

Inserat-ID:: A16017917

Referenznummer:: 2002125BXACEO

Aktualisierung:: zuletzt am 01.10.2025

Beschreibung

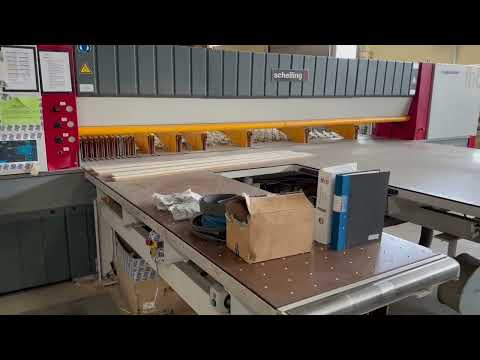

Automatische Plattensäge Schelling
Typ:FH 6 430
Maskin nr:221.287
År:2011

Plattenbalkensäge Schelling mit automatischem, rückwärtigem Vorschub, Hubtisch.
Zum Sägen von Plattenmaterial, Spanplatten, MDF, Sperrholz, Karton, Laminat usw.

Technische Daten:
Software MCS Evolution 2.0, SPS, Soft-SPS-Siemens WinAC
Betriebssystem WINDOWS XP
PC mit Tastatur und Maus
TFT-Bildschirm 17"
Schnittlänge 4300mm, automatische Erkennung des Plattenanfangs
Schnittbreite 4300mm
Maschinengenauigkeit der Schnittlänge 3m +-0,1mm
Positioniergenauigkeit gemessen am Eingang +-0,1mm
Max Durchmesser Sägeblatt 460mm, Spindel 30mm
Vorritzsägeblatt 200mm, Spindel 20mm Motorbetrieb wird über das Bedienpult eingestellt
Maximale Plattendicke 120mm
Plattenstapel-Ausrichtvorrichtung
Hauptsägeblattmotor 27kw
Sägeblatt über Tisch 135mm
Sicherheitsvorhang
Luftkissentisch mit 3 Stk. Luftkugeldüsen, Radiallüfter
Tischgrößen
2650x850mm
620x850mm
2650x2550mm
Druckbalken mit automatischer Anpassung des Drucks an Schnittlänge und Pakethöhe
Paketrichtmaschine vor und nach dem Druckbalken
Maximale Pakethöhe 120mm (inkl. Summe der Krümmungs- und Plattendickentoleranz)
Pusher mit 12 Greifern
Max Klemmöffnung (Greifer) 133mm
Min-max Kraft Paketrichtmaschine 400/2000N
Geschwindigkeit Sägeschlitten vorwärts 6-150m/min
Geschwindigkeit Sägeschlitten zurück 150m/min
Vorschubgeschwindigkeit (Pusher) bis zu 25m/min (nach EC Europa EN1870-13) andere Länder 80m/min
Geschwindigkeit Sägeschlitten zurück bis zu 80m/min
Abschiebevorrichtung 3 Stück
Hubtisch Länge x Breite 4350x2550mm
Hydraulische Einheit
Standardausführung 1600mm Hubhöhe
1,25/2,5m/min Hubgeschwindigkeit, 1,25/5m/min Senkgeschwindigkeit
Maximale Belastung 1200 kg/m2 insgesamt 9 Tonnen
Rollenbahn angetriebene Rollen, frequenzgesteuert für Stapel auf Hubtisch 4100x2600mm
Max. Stapelgewicht 6500 kg
Maximale Stapellänge 1060mm
Schlitze für Gabelstapler 4 Stück, Abstand in der Mitte 1200mm, Schlitzbreite 300mm
Lichtvorhang für Personenschutz
Rollenbahn angetrieben für Pakete frequenzgesteuerter Eingang zum Hubtisch links 5600x2600mm max Last 6500kg
Rollenbahn für Pakete mit frequenzgesteuertem Eingang zum Hubtisch rechts 5600x2600mm Tragfähigkeit 6500kg
Schlitze für Gabelstapler 2 Stück, Achsabstand 900mm, Schlitzbreite 400mm
2 Positionieranschläge mit Rolle zur Stapelausrichtung
Lichtvorhang (Doppelbalken) für Personenschutz
Rollentisch nach Sägetiefe 4300mm, freilaufende Ployamidrollen
Winkelanschlag am Rollentisch
Einlaufführung zweispurig (Balkenlänge 7200mm) 2-seitig gehärtete Präzisionsführungen
Zahnstangenantrieb, zweiseitig
Eingabewagen (Pusher) Zahnstangen-Servoantrieb, berührungsloses Messsystem
Greifer, (Scherenklammern) im Schieber 12 Stück
Automatische Anpassung der Spannkraft an die Pakethöhe (progressive Spannkraft) auf 0 einstellbar
Pusher für Plattenstärken über 6mm, Material dünner als 6mm wird manuell zugeführt
Zentrales Reinigungssystem Futtertrog (Pusher)
Druckluft 6-8 bar, ca. 1600l/min
Leistung 38 kw, 70 A. 3x400 Volt, 50 Hz, Betriebsspannung 24 VDC
Staubabsaugung 4000m/h, Luftgeschwindigkeit 30m/s
Anschlussdurchmesser 80mm (Winkelanschluss), 120mm /Druckbalken), 150mm (Sägemehlkanal)
Gesamtaufstellfläche ohne angetriebene Rollenbahnen inkl. Schutzgitter ca.: 11650x7300mm
Angetriebene Rollenbahnen links-rechts 5500+5500mm
Crodpfjtk It Sox Aa Eeh
Lager-Nr.: 2002125BXACEO

Vorbehaltlich falscher technischer Daten

Das Inserat wurde automatisiert übersetzt. Übersetzungsfehler sind möglich.
