Schlittenanhänger 20 S

Schlittenanhänger 20 S
Maße und Gewichte
Bezugslänge außen ca. 7.055 mm
Gesamtbreite ca. 2.500 mm
Fahrhöhe beladen ca. 1.150 mm
Rollbahnlänge ca. 6.890 mm
Radstand 5.240 mm
Leergewicht komplett ca. 3.460 kg
techn. mögl. Gesamtgewicht ca. 20.000 kg
zul. Gesamtgewicht ca. 18.000 kg
Nutzlast ca. 14.540 kg
zur Aufnahme für Behälter von 5000 bis 7000 mm Länge nach DIN 30722.
techn. Änderungen vorbehalten.

Fahrgestell
Fahrgestell-Konstruktion aus geschweißten I-Langträgern in QSTE-Stahl
4 Containerverriegelungen und Aufsatzschlittenverriegelung pneumatisch betätigt.
Seitl. Schutzeinrichtung nach RL 89/297/EWG geschlossen. (Pos. 2)
Ersatzradhalter in Korbausführung für 2 Ersatzräder inkl. Befestigungssatz für 1

Drehgestell
Drehgestell 980 FM inklusive Kugellenkkranz 90/1100/22 (Wartungsarm).

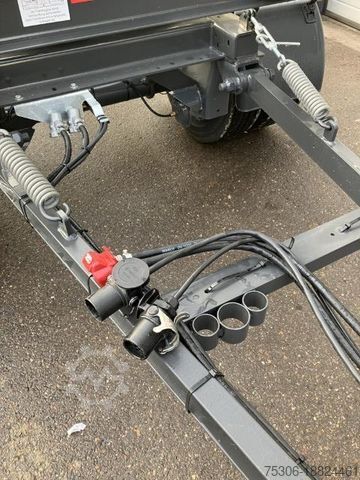

Zuggabel
Zuggabel 2600/980/100/30 Zugöse geneigt mit Höheneinstellung (Zugfeder m. Spannschloss)
Zuggabel mit DIN-Zugöse Innen D=40mm, Außen D=110, Dicke 30mm

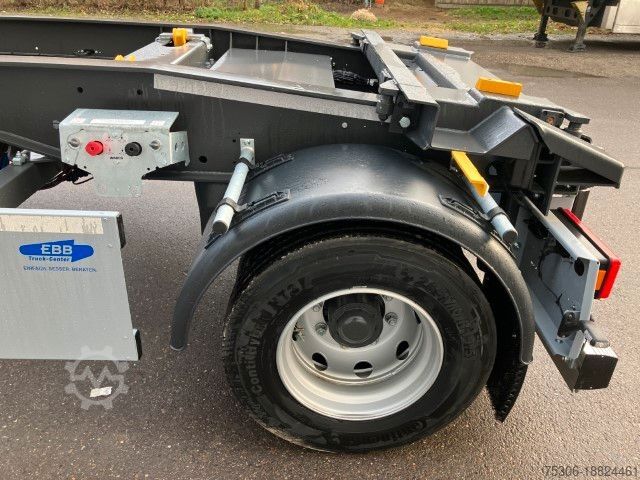

Achsen
2 x 10 t Achsen für 19,5Scheibenbremse, Fabrikat nach Herstellerwahl.
Bremsscheibendurchmesser ca. 370mm, Radbefestigung durch Mittenzentrierung nach DIN 74 361 Teil 3.

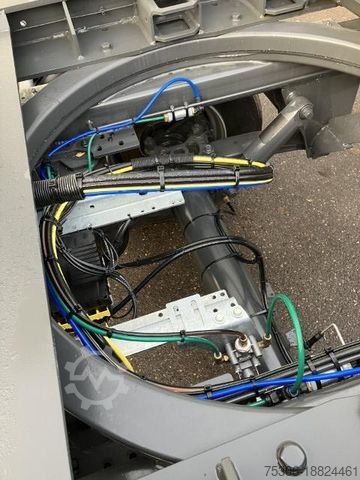

Bremsanlage
Druckluftbremsanlage nach EU-Richtlinie mit Kupplungskopf Duomatik
Konventionelle Luftfederanlage,
EBS-Typ 4S/3M, Elektronisches Bremssystem mit ROLL Stability, Doppelmembran-Federspeicherzylinder auf der Hinterachse, Löseventil zum separaten Lösen der Federspeicherbremse.

Lichtanlage
Csdpev Ttkqsfx Aa Ejrh
Lichtanlage 24 Volt Voll LED nach RL 76/756/EWG mit Mehrkammerleuchte und Kennzeichenleuchte im Leuchtenblech integriert, Fabrikat nach Herstellerwahl
1 x 15 polige Steckverbindung
6 Stück LED Seitenmarkierungsrückstrahlerleuchten mitblinkend
2 Stück LED Begrenzungsleuchten weiss vorne
2 Stück LED Spurhalteleuchten hinten separat montiert
1 Stück LED Rückfahrscheinwerfer

Räder/Reifen
Regionalverkehr Bereifung, Reifenfabrikat nach Herstellerwahl 8-fach 265/70R19.5 (7.5x19.5) Stahl Räder ET 138, Radmuttern unlackiert. inkl. Reifendrucküberwachung

Unterfahrschutz
Unterfahrschutz aus Aluminium. Zwei senkrechte Delta-Rammschutzprofile dienen zum Schutz des Hecks beim Be- und Entladen.

Zubehör
4 Stück Kunststoffkotflügel Halbschalen vorne und hinten, Einzelrad Kotflügel
4 Stück Antispray-Schmutzfänger, neutral
1 Stück Kunststoffwerkzeugkasten abschließbar
1 Stück Unterlegkeil mit Halterung
1 Stück Kennzeichenhalterung
1 Stück A-Schild für den Transport von Abfallstoffen
1 Stück Netzkasten hängend (Pos. 3)
2 Stück Behältereinweiser
3 Stück Aufkleber klein EBB (Pos. 4)
