Thermoformmaschine

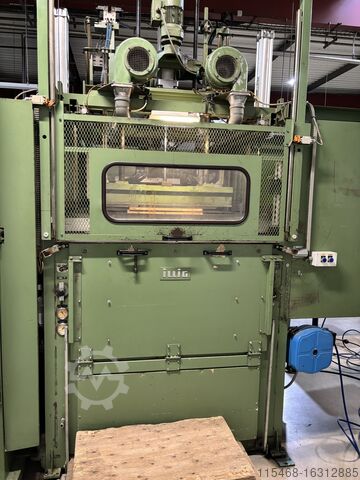

ILLIG UA 100 4g

Zustand: werkstattüberholt (gebraucht), Max. Formfläche 960 x 660 mm Min. Formfläche 210 x 170 mm Max. Plattengröße 1000 x 700 mm Min. Plattengröße 310 x 210 mm Max. Plattendicke Handbeschickung 12 mm Max. Plattendicke autom. Beschickung 10 mm Max. Werkzeughöhe 490 mm Max. Ziehtiefe 300 mm pos./neg. Gesamte Leistung ca. 64,0 kW/115 A Technische Ausstattung: - Steuerung Siemens Simatic S7-300, Panel OP 37 - Schaltschrank klimatisiert - Oberheizung 5 Temperatur Regelkreise über Pilotstrahler - Unterheizung 5 Temperatur Regelkreise über Pilotstrahler - Oberheizung über Einzelstrahlerschaltung - Unterheizung über Einzelstrahlerschaltung - Parallelspannrahmen - Verriegelung der oberen Verkleinerungsrahmen über Pneumatik Motor - Verriegelung der unteren Verkleinerungsrahmen über Zylinder - 4 Kühlgebläse - Vakuum für Untertisch regelbar über Kaskadenschaltung - Vorblasen/Entformen regelbar über Kaskadenschaltung - Große Frontöffnung für Werkzeugwechsel - Foliendurchhangkontrolle mittels Fotozelle mit Stützluft - Automatisches Werkzeugwechselsystem Untertisch: 1. Werkzeugklemmung mittels Vakuum 2. Werkzeugwechsel mittels pneumatisch bewegter Kugelrollen Oberstempel: 1. mit motorischer Fernverstellung zur Hubbegrenzung 2. Pneumatisches Werkzeugschnellspannsystem Plattenbeschickung: - autom. Anhebung der Folientransportkette motorisch - mit pneumatischem Schnellspannsystem für Saugerplatten Chodpfx Aowf Dvajbdoc - Zentrierung der Kunststoffplatten motorisch - separate Vakuumpumpe für genarbtes Material Optional Nachrüstung Vorheizung: - Oberheizung pneumatisch bewegt, Gesamtfeldregelung, Strahler einzeln an- und abschaltbar über Kipphebel - Unterheizung pneumatisch bewegt, Gesamtfeldregelung, Strahler einzeln an- und abschaltbar über Kipphebel - Temperatursteuerung Ober- und Unterheizung über separate Heizungsregler im Schaltschrank der BE (Temperatureinstellung nicht über Bedienfeld der UA) Optional Nachrüstung Rollenverarbeitung: - Querschneider und Einzugsrollen in Beschickung - Rollenbock RO 800

Zustand: einsatzbereit (gebraucht), Baujahr: 1993, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 1594, TECHNISCHE DETAILS Cedpfxjww Igys Abdshc Maschinennummer: 1594 Baujahr: 1993 Spannung: 3~220 V, 50 Hz Motorleistung: 3,52 kW Heizleistung: 216,0 kW Betriebsnennstrom: 86,5 A Zulässige Luftdruck: 10 bar

Zustand: einsatzbereit (gebraucht), Baujahr: 1990, Betriebsstunden: 45.353 h, Funktionsfähigkeit: voll funktionsfähig, Maschinen-/Fahrzeugnummer: 1537, Materialstärke: 10 mm, Plattenlänge: 1.000 mm, Plattenbreite: 700 mm, Hybridmaschine für Thermoformen von Folien oder Spulen   TECHNISCHE DETAILS   Maximale Breite: 700 mm   Maximale Platte: 1.000 x 700 mm   Maximale Blattdicke: 10 mm   Heizleistung: 31,1 kW Motorleistung: 5,59 kW AUSSTATTUNG   - Plattenlader Typ BE ohne Vorwärmung   - Spulenabwickelvorrichtung Typ PR   - Ober- und Untertisch   Chsdpfxewr Abzs Abdoc - Schleicher PDPF Steuerungsdirektor   - Schnelles Spannen von Reduzierrahmen und Werkzeugen
